Ăng ten tai nghe Bluetooth TWS
Lý do lớn nhất khiến tai nghe Bluetooth trở nên phổ biến là chúng không dây và thoát khỏi sự trói buộc của cáp tai nghe có dây. Tai nghe bluetooth truyền tín hiệu qua sóng vô tuyến nên việc thiết kế ăng-ten rất quan trọng. Bài viết này giới thiệu sơ lược về các loại anten phổ biến được sử dụng trong các sản phẩm kỹ thuật số cầm tay.
1. Ăng-ten PCB.

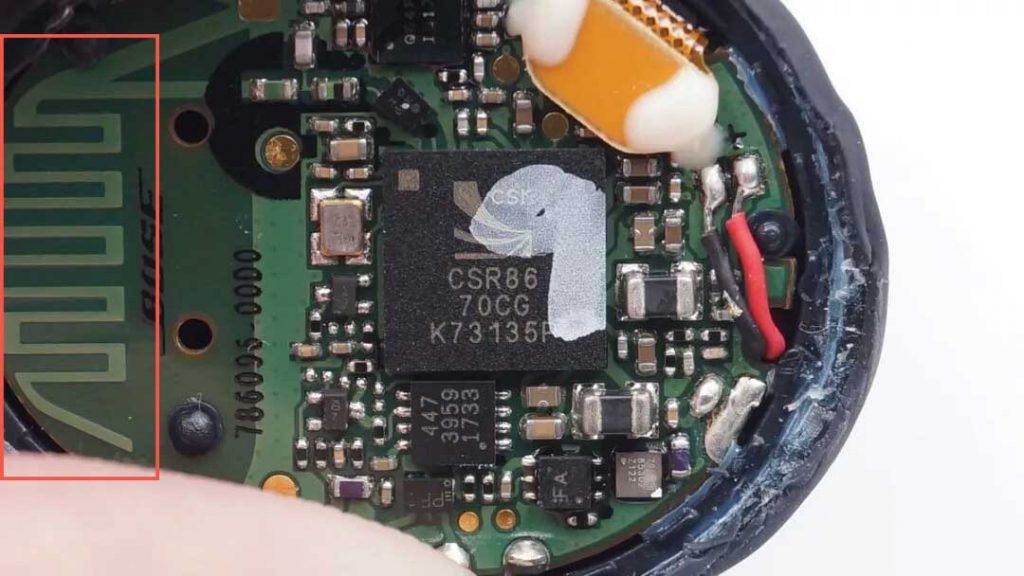

Ăng-ten PCB là ăng-ten được cấu tạo trực tiếp bằng lá đồng trên bảng mạch PCB, có ưu điểm là chi phí thấp, độ ổn định lô cao và không cần gỡ lỗi trong quá trình sản xuất. Điểm bất lợi là nó chỉ phù hợp với một dải tần duy nhất, và vì nó được cấu tạo bởi các lá đồng PCB nên vị trí ăng-ten tương đối hạn chế. Ngoài ra, ăng-ten PCB thường yêu cầu diện tích khoảng không lớn và bản thân kích thước của ăng-ten cũng lớn. Ăng-ten PCB được sử dụng rộng rãi trong máy tính xách tay, hộp TV, v.v. Ăng-ten PCB trong tai nghe Bluetooth được thể hiện trong hình sau:
2. Ăng ten gốm.
Ăng ten gốm là một ăng ten thu nhỏ phù hợp với các thiết bị Bluetooth. Nó chiếm một không gian nhỏ và có hiệu suất tốt. Nó có băng thông hẹp và khó đạt được nhiều dải tần. Nó có thể cải thiện hiệu quả sự tích hợp của bo mạch chủ và giảm hạn chế của ăng-ten trên ID; Thiết kế cần được nhập vào đầu định nghĩa của bảng. Ăng-ten gốm được chia thành ăng-ten gốm khối và ăng-ten gốm nhiều lớp:
Ăng ten khối: Toàn bộ thân gốm được nung kết ở nhiệt độ cao và sau đó phần kim loại của ăng ten được in trên bề mặt của khối gốm.
Ăng-ten nhiều lớp: Việc nung áp dụng phương pháp đồng nung ở nhiệt độ thấp để nói rằng gốm sứ nhiều lớp được xếp chồng lên nhau và căn chỉnh và sau đó thiêu kết ở nhiệt độ cao, vì vậy dây dẫn kim loại của ăng-ten có thể được in trên mỗi lớp điện môi gốm. theo yêu cầu thiết kế, do đó nó có thể có hiệu quả Giảm kích thước của ăng-ten, và có thể đạt được mục đích ẩn ăng-ten.
Vì hằng số điện môi của bản thân gốm cao hơn của bảng mạch PCB, việc sử dụng ăng-ten gốm có thể giảm kích thước của ăng-ten một cách hiệu quả mà vẫn đảm bảo hiệu suất của ăng-ten. Nhược điểm của ăng-ten gốm là chúng có vấn đề về tính nhất quán, chúng lớn và cũng bị hạn chế khi đặt. Ăng-ten gốm được sử dụng nhiều nhất trong các sản phẩm IoT, chẳng hạn như ăng-ten GPS và ăng-ten Bluetooth.
3. Ăng ten LDS.

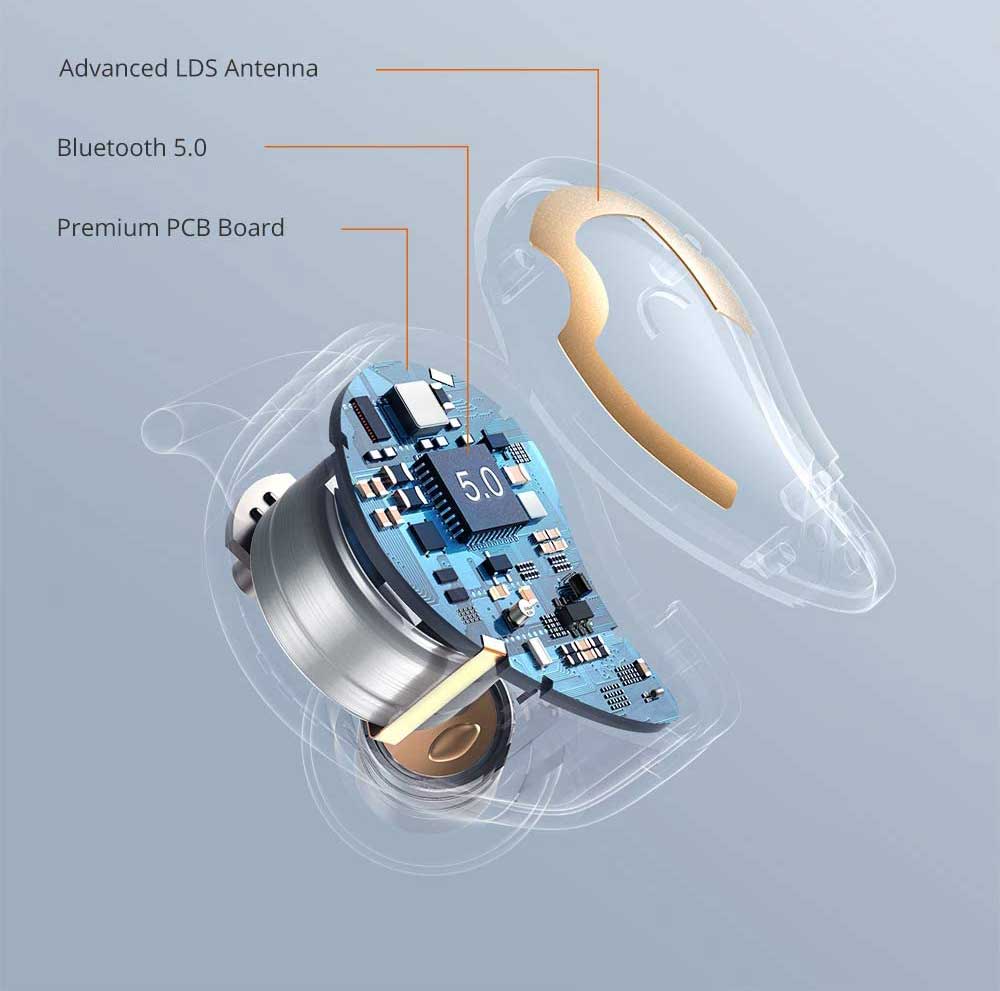

Công nghệ ăng ten LDS là công nghệ cấu trúc trực tiếp bằng tia laser, sử dụng máy tính để điều khiển chuyển động của tia laser theo quỹ đạo của mẫu dẫn điện và chiếu tia laser lên thiết bị nhựa ba chiều được đúc. Trong vòng vài giây, Mẫu mạch được kích hoạt. Nguyên lý của nó tương tự như ăng-ten PCB, điểm khác biệt là LDS sử dụng hình dạng của ăng-ten để chiếu tia laser lên vỏ nhựa, và mạ điện để tạo thành ăng-ten kim loại trong vòng vài giây. Nhược điểm lớn nhất của anten LDS là giá thành cao và quy trình phức tạp. Ưu điểm lớn nhất là anten có thể được đặt trực tiếp vào mặt sau của vỏ nên diện tích khoảng hở của anten lớn, hiệu suất anten cao. Nó hiện đang được sử dụng rộng rãi trong điện thoại thông minh cao cấp, đồng hồ / dây đeo thông minh và tai nghe Bluetooth.
