Các trình kết nối được sử dụng rất thường xuyên và mọi người đều quen thuộc với các trình kết nối. Tuy nhiên, trong quá trình sử dụng đầu nối có thể xảy ra sự cố hỏng kết nối. Trong bài viết này, biên tập viên sẽ giới thiệu những nguyên nhân dẫn đến lỗi kết nối đầu nối. Ngoài ra, bài viết này sẽ đề cập đến những lưu ý khi kiểm tra kết nối bo mạch chủ.
1. Thảo luận về nguyên nhân của lỗi kết nối đầu nối
So với dây dẫn bên ngoài, dây dẫn bên trong của đầu nối có kích thước nhỏ hơn, dây dẫn bên trong có độ bền kém dễ gây tiếp xúc kém và dẫn đến hỏng đầu nối.

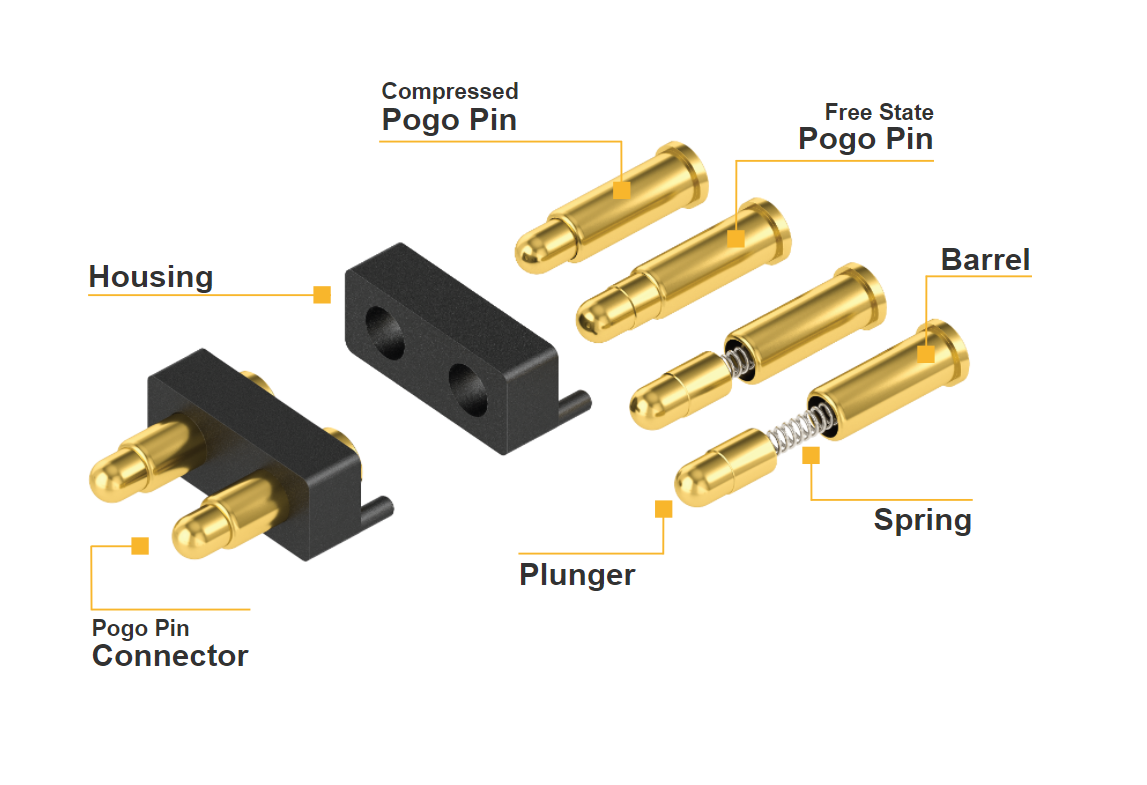

Hầu hết các dây dẫn bên trong của đầu nối áp dụng các phương pháp kết nối đàn hồi, chẳng hạn như kết nối đàn hồi kiểu vuốt lò xo, kết nối đàn hồi kiểu khe cắm, kết nối đàn hồi kiểu ống thổi, v.v. Trong số đó, cấu trúc kết nối đàn hồi có rãnh của kích đơn giản, chi phí gia công thấp, lắp ráp thuận tiện hơn và phạm vi ứng dụng rộng rãi nhất.
1. Dây dẫn bên trong không được cố định chắc chắn
Đối với nhu cầu lắp ráp, trong cấu trúc của nhiều đầu nối đồng trục RF (như loại N, 3.5mm), dây dẫn bên trong được chia thành hai phần ở giá đỡ điện môi và sau đó được kết nối bằng vít. Tuy nhiên, do đường kính của ruột dẫn bên trong nhỏ, nếu không bôi keo vào đầu nối ren để cố định trong quá trình lắp ráp, độ bền kết nối của ruột dẫn bên trong rất kém, đặc biệt đối với một số đầu nối đồng trục RF nhỏ. Do đó, khi đầu nối được kết nối và ngắt kết nối nhiều lần, dưới tác động của lực xoắn và lực căng trong thời gian dài, sợi ruột dẫn bên trong có thể bị lỏng và rơi ra, dẫn đến kết nối bị hỏng.
Một trong những cấu trúc thường được sử dụng của đầu nối đồng trục RF là dây dẫn bên trong, giá đỡ điện môi và dây dẫn bên ngoài được cố định với nhau bằng chất kết dính. Nếu lượng keo bôi vào kết cấu này không đủ hoặc độ bền kết nối của keo không đủ trong quá trình lắp ráp, bộ phận được dán có thể bị vỡ do lực trong quá trình sử dụng, điều này sẽ làm cho dây dẫn bên trong quay hoặc di chuyển theo trục, và các dây dẫn bên trong Không thể hình thành tiếp điểm điện tốt và kết nối bị lỗi.
Phương pháp cải tiến: Khi đầu nối đồng trục được lắp ráp, có thể bôi một lượng keo dẫn điện hoặc chất khóa ren thích hợp lên kết nối ren để tăng độ tin cậy của kết nối ren. Nên chọn loại keo có độ bền liên kết cao hơn, khi dán keo phải lấp đầy toàn bộ lỗ dán; khía ở phần được dán của ruột dẫn bên trong làm tăng diện tích tiếp xúc giữa ruột dẫn bên trong và chất kết dính để ngăn ruột dẫn bên trong quay; điều chỉnh dây dẫn bên trong đúng cách Kích thước xuyên tâm và dung sai của dây dẫn, dây dẫn bên ngoài và giá đỡ điện môi làm cho sự ăn khớp giữa ruột dẫn bên trong và giá đỡ điện môi, giữa giá đỡ điện môi và ruột dẫn bên ngoài trở nên phù hợp với giao thoa và cũng có thể làm cho ba khớp với nhau chắc chắn hơn.
2. Kích thước không chính xác của giắc cắm hoặc chân của dây dẫn bên trong
Nếu đường kính lỗ của dây dẫn bên trong của kích nhỏ hơn kích thước quy định khi chân của dây dẫn bên trong của chân vào kích, kích sẽ bị giãn nở quá mức, lượng biến dạng sẽ vượt quá phạm vi biến dạng đàn hồi của nó, dẻo. biến dạng sẽ xảy ra, và dây dẫn trong giắc cắm sẽ bị hỏng; Ngược lại, nếu đường kính của chốt quá nhỏ, khi ghép chốt và kích, khe hở giữa chân và thành của jack quá lớn, hai dây dẫn bên trong của đầu nối không thể tiếp xúc chặt chẽ. , điện trở tiếp xúc trở nên lớn và các chỉ số hiệu suất Điện của đầu nối cũng sẽ kém.
Phương pháp cải tiến: Độ ăn khớp của giắc và chốt đã hợp lý chưa, ta có thể dùng lực chèn và lực giữ của chốt đo chuẩn và dây dẫn trong kích để đo. Đối với đầu nối kiểu N, lực chèn khi đường kính Φ1.676 0 cộng với 0. Chốt đo tiêu chuẩn 005 khớp với giắc cắm phải nhỏ hơn hoặc bằng 9N và lực giữ khi đường kính Φ1. 6000-0. Chốt đo tiêu chuẩn 005 và dây dẫn bên trong của giắc cắm được khớp với nhau Lớn hơn hoặc bằng 0,56N.
Do đó, chúng ta có thể sử dụng lực chèn và lực giữ làm tiêu chuẩn kiểm tra. Bằng cách điều chỉnh kích thước và dung sai của ổ cắm và chân cắm, cũng như quá trình xử lý lão hóa của ruột dẫn trong ổ cắm, lực chèn và lực giữ giữa chân cắm và ổ cắm có thể được điều chỉnh. trong một phạm vi thích hợp.
