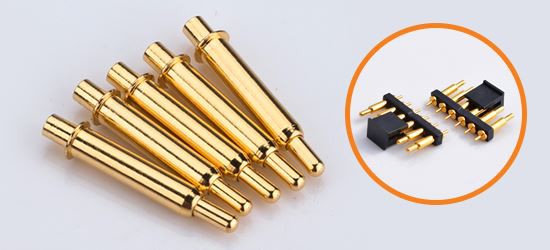

Cốt lõi của thiết kế đầu nối chốt pogo lò xo
Thiết kế và lựa chọn vật liệu của đầu nối ống nối lò xo là những điểm mấu chốt để giảm kích thước thành công. Cốt lõi của thiết kế là chốt đàn hồi. Để có độ bền tiếp xúc cao, điện trở tiếp xúc thấp và duy trì hiệu suất trong hàng nghìn phích cắm và phích cắm, phải chọn vật liệu đồng berili với các đặc tính ủ kéo đặc biệt. Các thông số kỹ thuật chính về độ dày và chiều dài của đồng berili và hình dạng có thể đảm bảo tuổi thọ và hiệu suất lâu dài của chốt đầu nối micro thimble.
Vỏ cách điện của đầu nối chân cắm lò xo chủ yếu là polymer tinh thể lỏng được đúc phun, và một số thiết kế cũ sử dụng polyphenylene sulfide. Khi chất cách điện giữa các chân lò xo chỉ 10 ~ 11 mils ở 0,025" cao độ, vật liệu cách điện này vẫn có độ bền cao và độ bền cách điện cao. Thân đầu nối thimble PogoPin có độ tin cậy cao có thể được sử dụng trong plug-in và cấp thấp Được làm bằng vật liệu cách điện cho các ứng dụng rung, nhưng các ứng dụng rung cao nhất và sốc cao yêu cầu vỏ kim loại.
Độ bền được xác định bởi một thiết kế lắp đặt tốt. Lực và gia tốc là những yếu tố quan trọng để kiểm tra độ bền của đầu nối lò xo trong các ứng dụng khắc nghiệt. Do giá đỡ hợp lý, đầu nối lò xo nano có thể chịu được độ rung và chấn động trên 10000Gs, chẳng hạn như trong điều kiện lửa và phóng.
So với đầu nối pin pogo hình tròn nano và đầu nối pin pogo hình tròn nano, đầu nối pin pogo hình tròn mini (0,050" pitch) đặc biệt lớn. Khi lắp đặt các chân và ổ cắm có cao độ 0,025" Trong cùng một khu vực hình tròn, có thể sử dụng số lượng thiết bị được kết nối với nhau nhiều gấp 4 lần. Hầu hết các yêu cầu hiện tại của mạch mới là nhỏ hơn 1A. Do quá trình xử lý kỹ thuật số, các dây đo dây nhỏ hơn được sử dụng trong cụm cáp để thích ứng với đầu nối hình tròn nano. Do đó, tổng trọng lượng và đường kính của hệ thống liên kết được giảm đáng kể. Một lợi ích bổ sung của cáp nano là tăng tính linh hoạt vì cáp có đường kính nhỏ hơn dễ định tuyến hơn ở những vị trí bị hạn chế chặt chẽ.
