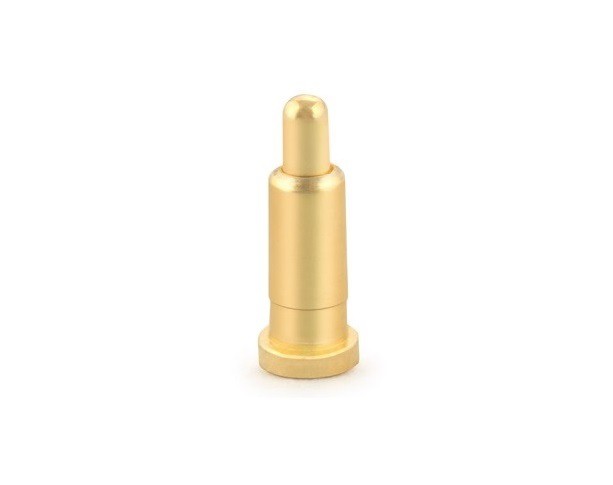

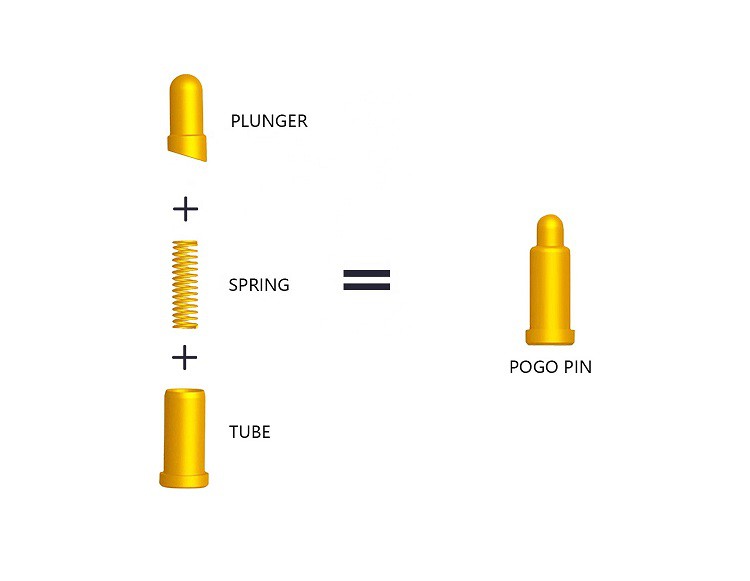

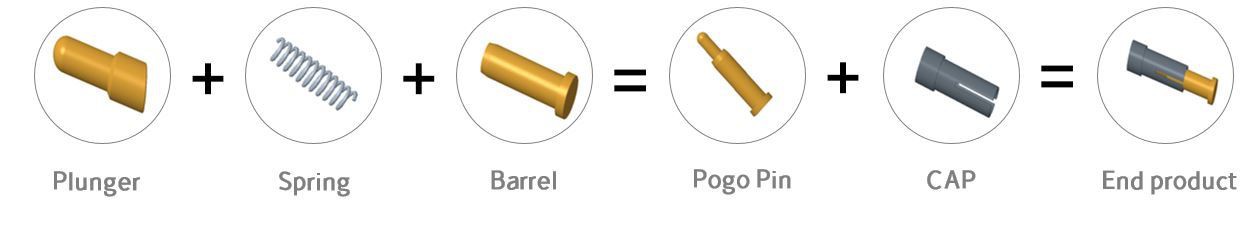

Cấu tạo của đầu nối chân pogo
Với sự phát triển của thị trường và sự nâng cấp của công nghệ sản phẩm, ngày càng nhiều người tiêu dùng không chỉ giới hạn tính đa năng của sản phẩm mà họ còn theo đuổi vẻ ngoài sành điệu, nhỏ nhắn và mỏng manh. Nhưng để sản xuất và thiết kế, một sản phẩm như vậy là một thách thức rất lớn đối với tất cả các kỹ sư sản phẩm điện tử. Do không gian thiết kế kết cấu và các thông số kỹ thuật tiêu chuẩn của các đầu nối nên các kỹ sư khó có sự lựa chọn tốt để hoàn thiện nó. Ngoài ra, chốt pogo có lợi thế rõ ràng về chi phí lắp ráp, tuổi thọ, chu kỳ mẫu và chi phí trong không gian kết cấu.
Chức năng chính của chân pogo là quá dòng, trong khoảng từ 20MA-10A. Chủ yếu, có các quy định nghiêm ngặt về đường kính, chiều cao và các yêu cầu về lớp mạ của chốt pogo.
Kim ghim pogo yêu cầu bề mặt nhẵn thành hình bán cầu tròn nhỏ. Yêu cầu thiết kế kim đối với chân pogo POGOPIN.

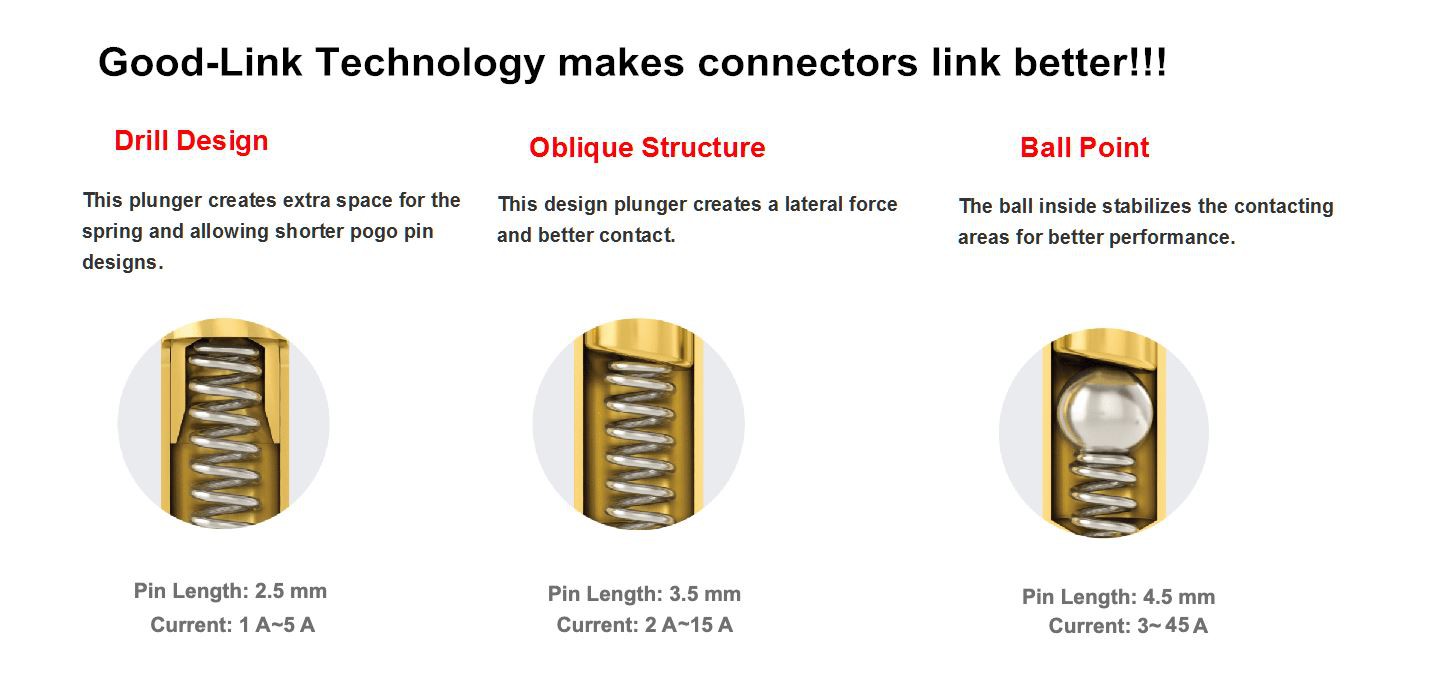

Góc xiên: Để đảm bảo kim luôn tiếp xúc với ống kim khi làm việc, Tyco Hanze đã cắt phần cuối của kim tiếp xúc với lò xo thành một đường xiên. Ý tưởng thiết kế này có thể đảm bảo trở kháng tiếp xúc thấp và ổn định để đảm bảo sản phẩm dẫn điện ổn định. Thiết kế khoan sau là lựa chọn tốt cho các đầu nối có kích thước nhỏ, có thể đáp ứng yêu cầu về độ co giãn của khách hàng
Chiều dài của lò xo phù hợp của thiết kế này có thể vượt quá chiều dài của ống kim. Trong trường hợp không gian hạn chế, thiết kế khoan ngược có thể thu được hành trình đàn hồi ổn định. Thiết kế đáy phẳng sẽ không thể tiếp cận được do một số điều kiện về cấu tạo của kim và ống kim, điều này sẽ làm cho dòng điện đi qua ống kim, và thành ống kim sẽ đi thẳng dọc theo lò xo, sẽ làm cho điện trở quá lớn và điện áp giảm trong hồ quang lớn.
Chúng tôi là nhà sản xuất pin pogo, một doanh nghiệp công nghệ cao tập trung vào kết nối chính xác, phát triển công nghệ làm cốt lõi và tích hợp R& D, sản xuất và bán hàng.
