Làm thế nào để sử dụng một ghim Pogo?

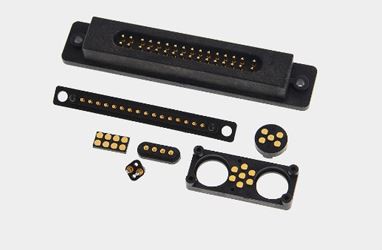

Giới thiệu cơ bản về đầu nối POGO PIN

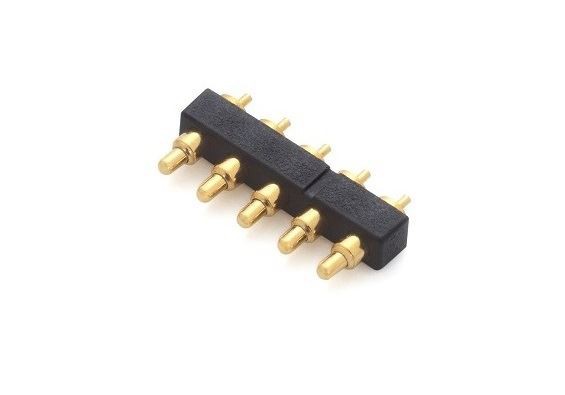

Đầu nối Pogo Pin là một đầu dò kiểu lò xo được hình thành bằng cách tán bốn thành phần cơ bản là kim (Plunger), ống kim (Tube), lò xo (Spring) và lõi cao su (Housing) thông qua thiết bị có độ chính xác cao. Nó còn được gọi là chốt pogo, Spring thimble, Spring probe, Spring Loaded, PogoPin connector. Đáy của Pít tông Pogo Pin' s thường là một cấu trúc bề mặt nghiêng. Chức năng của kết cấu bề mặt nghiêng là đảm bảo Chốt Pogo giữ cho kim (Pít tông) tiếp xúc với thành trong của ống kim (Tube) trong quá trình làm việc để dòng điện chủ yếu đi qua kim mạ vàng (Pít tông) và ống kim. (Ống) để đảm bảo sự ổn định và trở kháng thấp của Pin Pogo.

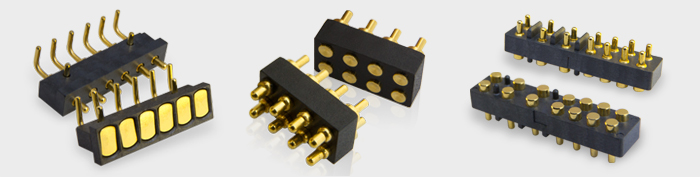

Chúng tôi cung cấp cho bạn một loạt các sản phẩm Pin Pogo. Trong ngành công nghiệp kết nối, chân cắm pogo là một công nghệ kết nối đặc biệt. Trong vài năm qua, công nghệ đáng tin cậy này đã được một số nhà sản xuất nổi tiếng hàng đầu thế giới chấp nhận và sử dụng thành công trong hơn một trăm sản phẩm điện tử của họ, chẳng hạn như pin điện thoại di động, kết nối ăng-ten, hệ thống định vị GPS và máy tính xách tay. , Thiết bị trò chơi điện tử, đèn đường ngoài trời, máy trợ thính, máy thu thanh, v.v.
THÔNG SỐ CƠ BẢN CỦA KẾT NỐI POGO PIN
Chốt Pogo (Pít tông): Đồng thau mạ vàng (C3604), độ dày của lớp mạ điện thay đổi theo các ứng dụng khác nhau, nói chung, mạ niken 1,25 ~ 2,5um (được chuyển đổi thành 50 ~ 100u"), vàng- mạ 0,125um ~ 0,5um (chuyển đổi thành 5u ”~ 20u”).
Thùng: Đồng thau mạ vàng (C3604), độ dày của lớp mạ điện khác nhau cho các ứng dụng khác nhau, nói chung, mạ niken 1,25 ~ 2,5um (chuyển đổi thành 50 ~ 100u"), mạ vàng 0,125um ~ 0,25um (chuyển đổi thành 5u ”~ 10u”).
Lò xo: thép không gỉ (SUS304) hoặc dây thép piano
Vỏ: PA46, PA9T, HTN, LCP (vật liệu không chứa halogen, xếp hạng chống cháy UL94V-0)
Nắp đậy (Nắp): PA46, PA9T, HTN, LCP (vật liệu không chứa halogen, xếp hạng chống cháy UL94V-0)
THÔNG SỐ KỸ THUẬT CỦA BỘ KẾT NỐI PIN POGO
ƯU ĐIỂM CỦA ĐẦU NỐI POGO PIN
Thiết kế chống nước cấp IPX6-IPX7
Yếu tố hình thức nhỏ
Khả năng chịu nhiệt độ cao
Chống ăn mòn
Cung cấp thiết kế tùy chỉnh
Ứng dụng kết nối mã PIN POGO
