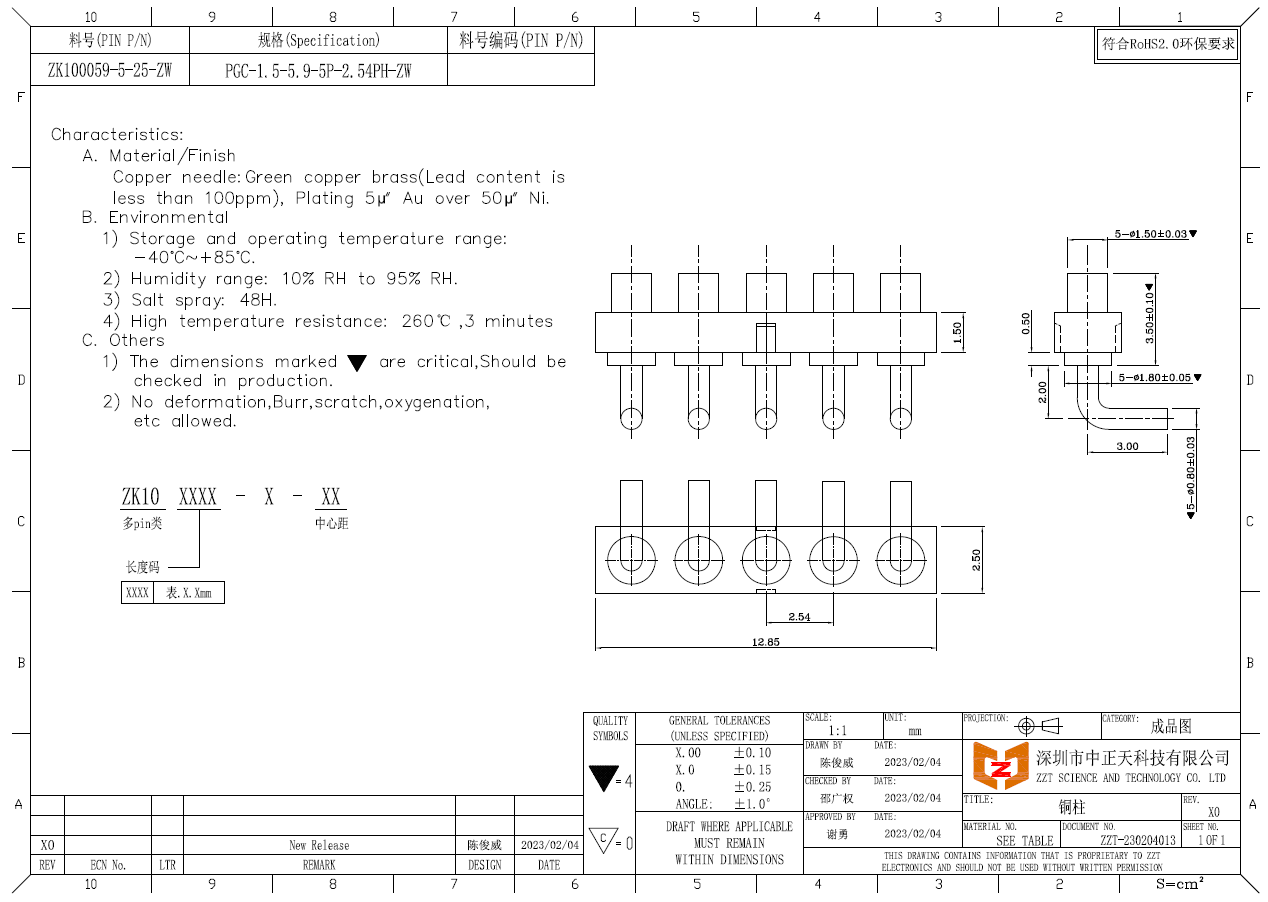

Right Angel 5PIN Đầu nối pin Pogo nam và nữ
Vòng đệm lò xo là một đầu dò kiểu lò xo được hình thành bởi ba bộ phận thiết yếu là kim, ống kim và lò xo sau khi được tán bằng một dụng cụ chính xác. Nó còn được gọi là chốt pogo, cột điện cực lò xo pogopin, Tải lò xo hoặc pogopin. Phần dưới cùng của kim của ống lò xo thường là một cấu trúc vát.
Chức năng của cấu trúc vát là đảm bảo rằng pogopin giữ cho tay tiếp xúc với thành trong của ống kim khi nó hoạt động để dòng điện chủ yếu đi qua kim mạ vàng và ống kim để đảm bảo độ ổn định và thấp trở kháng của pogopin.
Thimbles lò xo thường được sử dụng trong các kết nối chính xác trong các sản phẩm điện tử như điện thoại di động, thông tin liên lạc, ô tô, y tế, hàng không vũ trụ, v.v.; vì ống mềm lò xo là một đầu dò tuyệt vời, âm lượng có thể được làm rất nhỏ, do đó, nó có thể giảm chi phí kết nối khi được sử dụng trong các đầu nối chính xác. Giảm trọng lượng của thiết bị, tiết kiệm không gian và làm đẹp hình thức của sản phẩm (như điện thoại di động siêu mỏng, đồng hồ thông minh, thuốc lá điện tử, v.v.).
Sáu phong cách và tính năng pogopin phổ biến:
Pogopin đáy phẳng: ổn định tốt, đáy ống kim là đáy phẳng, dễ hàn với bảng PCB
Plug-in pogopin: Ở cuối ống kim có một chốt định vị, khi hàn vào bảng mạch PCB sẽ không bị lệch, hiệu quả định vị tốt;
Pogopin uốn cong: phần đuôi được uốn cong, giúp các nhà thiết kế có nhiều lựa chọn hơn trong việc sử dụng không gian;
Pogopin hai đầu: Thiết kế của hai đầu và tác động kép cho phép các kỹ sư linh hoạt hơn về không gian trong kết nối hai chiều giữa các bo mạch
Pogopin dây hàn: phù hợp với đầu Cáp, dễ dàng hàn bằng dây
Pogopin có ren: các sản phẩm có thông số kỹ thuật đặc biệt có thể đáp ứng các nhu cầu khác nhau của khách hàng.
