7 lý do tại sao Ghim Pogo là giải pháp kết nối tốt nhất
Pogo Pin là sự kết hợp hoàn hảo cho nhiều ứng dụng như kết nối docking, board-to-board hoặc sạc. Đây là lý do tại sao.
Đầu nối tải lò xo hay còn gọi là chân pogo đang ngày càng trở nên phổ biến do các công ty nổi tiếng như Apple và Microsoft đã sử dụng chúng trong các sản phẩm tiêu dùng của họ.
Các chân Pogo kết hợp một số ưu điểm giúp phân biệt chúng với hầu hết các loại đầu nối khác.
Trong bài viết hôm nay, chúng ta sẽ thảo luận về những lợi thế đó và xem xét kỹ hơn cách tận dụng những lợi thế này trong thiết kế của bạn.
Sơ lược về lịch sử của ghim pogo
Trước khi chúng tôi đi thẳng vào 7 lý do, hãy bắt đầu với một lịch sử ngắn về ghim pogo. Loại trình kết nối đã tồn tại khoảng 50 năm. Các kỹ sư của lực lượng bảo vệ cũ sẽ nhớ rằng những chốt đó không có danh tiếng tốt nhất. Chúng thường không ổn định, có dòng điện thấp và rất nhạy cảm với bất kỳ loại rung động nào khiến chúng không đủ tiêu chuẩn cho nhiều ứng dụng liên quan đến truyền dữ liệu. Kể từ khi ngành thử nghiệm chất bán dẫn sắp ra mắt, các chốt thử nghiệm chịu tải bằng lò xo đã có những cải tiến đáng kể. Những tiến bộ công nghệ cần thiết để thu nhỏ kích thước của chúng đến mức giúp chúng phù hợp với cao độ tốt cần thiết trong quy trình Kiểm tra vi mạch đã được chuyển sang đầu nối chân pogo cấp độ người tiêu dùng.
Vậy tại sao các ghim Pogo ngày nay lại phổ biến như vậy và điều gì khiến chúng trở nên lý tưởng cho nhiều ứng dụng? Dưới đây là những lý do:
1. Hãy nói về Chi phí Pogo Pin
Hầu hết các đầu nối được sản xuất bằng quy trình dập. Quá trình này về cơ bản lấy một miếng kim loại mỏng được tạo thành bằng cách dập kim loại theo hình dạng phù hợp bằng khuôn.
Hãy xem video clip nhỏ này giải thích quy trình.
Trái ngược với điều này, các chốt pogo được sản xuất bằng quy trình tiện. Quá trình này sử dụng một miếng kim loại tròn và quay nó rất nhanh. Khi đó, một cạnh sắc sẽ làm trầy xước các bộ phận không cần thiết từ khối kim loại.
Sự khác biệt chính giữa cả hai quy trình là chi phí để làm khuôn. Sản xuất một khuôn có thể tốn tới 5000 USD. Điều này có nghĩa là chi phí cho khuôn này phải được đưa vào tính toán, đây có thể là một yếu tố giá đáng kể. Hãy xem tính toán mẫu này:
Đặc biệt đối với các đầu nối không chuẩn có số lượng thấp, các Ghim Pogo là giải pháp thay thế hiệu quả hơn. Trong ví dụ trên, giá đã tăng hơn 80 phần trăm.
2. Trình kết nối tốt nhất cho trải nghiệm người dùng tốt nhất

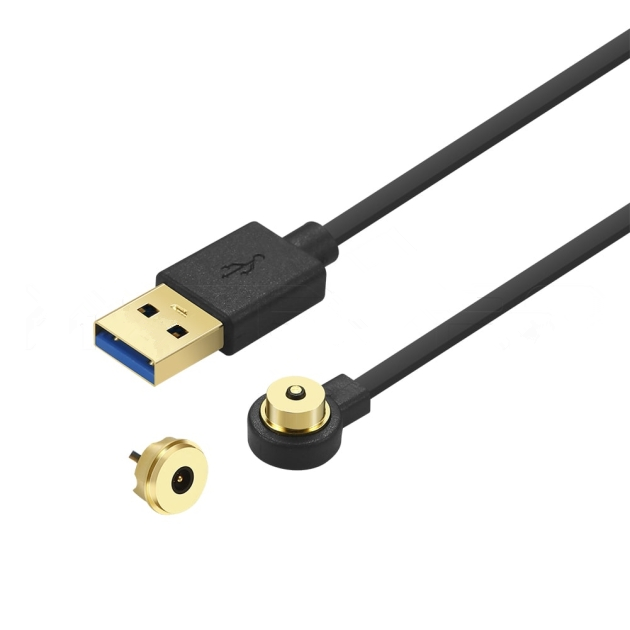

Đầu nối Spring Loaded rất tiện lợi. Tôi chắc chắn rằng mọi người đều có quan điểm chính đáng của riêng mình về các sản phẩm của Apple, nhưng khi lần đầu tiên tôi sử dụng Cáp sạc Magsafe trên máy tính xách tay của bạn bè vào năm 2008, tôi đã thực sự bối rối. Đây là thiên tài. Chỉ cần gắn vào, căn chỉnh tự động, sử dụng đơn giản. Đây là cách kỹ thuật hoạt động. Thực hiện những thay đổi nhỏ đối với các sản phẩm đã có tên tuổi nhằm mang lại cho người dùng hiệu ứng tuyệt vời này và khiến họ trở thành khách hàng trung thành của thương hiệu.
Đầu nối chân Pogo thường giúp cải thiện trải nghiệm người dùng này. Đặc biệt là khi được thực hiện theo cách tự động căn chỉnh chúng vào thiết bị.
3. Đầu nối phù hợp cho không gian nhỏ
Hầu hết các đầu nối đều lớn và ổn định hoặc nhỏ và dễ vỡ. Pogo Pins kết hợp cả hai lợi thế trong một sản phẩm. Chúng có thể cực kỳ nhỏ trong khi vẫn tồn tại tới 1 triệu lần nén. Điều này là do thiết kế lò xo cụ thể của chúng vẫn giữ được kích thước và độ ổn định của nó. Lò xo phẳng được đóng dấu làm tăng lực căng ở góc uốn trong khi lò xo xoắn ốc có lực phân bổ đều trong quá trình nén. Điều này cho phép thực hiện các thiết kế nhỏ hơn.
4. Tại sao Ghim Pogo là loại đầu nối bền nhất

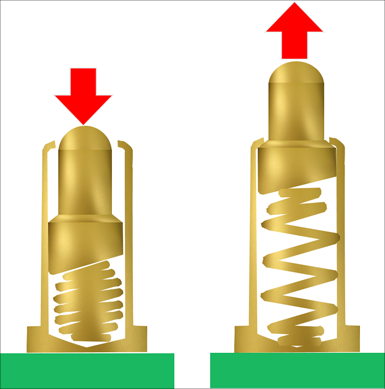

Đầu nối tải lò xo cực kỳ bền. Không giống như bất kỳ loại đầu nối nào khác, các chân pogo được nén theo chiều dọc. Việc nén tất cả các bộ phận theo một hướng này giúp giảm đáng kể sự mài mòn trên từng bộ phận. Vấn đề ở đây là khi cắm một đầu nối, hai tấm kim loại sẽ cào vào nhau. Điều này sẽ làm lớp mạ bên ngoài xuống cấp theo thời gian và làm giảm khả năng mang dòng điện. Hiệu ứng này mạnh hơn khi người dùng cắm đầu nối với lực mạnh hơn. Tuy nhiên, điều này không thể xảy ra với các chốt pogo vì các yếu tố ma sát duy nhất là sự tương tác giữa pít tông và thùng. Lực ma sát này được tạo ra thông qua lực lò xo bên trong được giới hạn và chỉ định bởi kỹ sư.
5. Đầu nối có dung sai cao
Không có loại đầu nối nào khác có hành trình cao như trường hợp của đầu nối chân pogo. Điều này mang lại cho các kỹ sư và người dùng rất nhiều sự tự do khi sử dụng trình kết nối.
Lỗi sản xuất nhỏ có thể được bù đắp bằng chuyến công tác. Các đầu nối được sử dụng bên trong điện thoại, nơi các đầu nối lò xo phẳng nhỏ chạm vào các điểm tiếp xúc của cảm biến vân tay được gắn trên nắp sau của điện thoại. Ở những khu vực ấm áp, nhựa của vỏ sau nở ra và nâng các miếng đệm tiếp xúc ra khỏi các đầu nối. Điều này có thể tránh được bằng cách sử dụng đầu nối có hành trình dài hơn, mang lại khả năng chịu đựng tốt hơn đối với các biến dạng vật liệu như vậy.
6. Kết nối lắp ráp đơn giản
Một trong những cân nhắc chính khi thiết kế một thiết bị là lắp ráp. Thực hiện các kết nối thủ công rất tốn kém và đòi hỏi nhiều công việc. Với đầu nối bo mạch với bo mạch sử dụng chân pogo, không cần căn chỉnh thủ công. Các bộ phận có thể được lắp ráp nhanh chóng trong khi
có tính linh hoạt cao về thứ tự lắp ráp. Điều này làm cho ghim pogo trở thành một lựa chọn ngày càng phổ biến. Với các chốt như chốt vít, các kỹ sư thậm chí có thể kết hợp lắp và kết nối cùng một lúc.
7. Dòng điện ổn định
Điểm cuối cùng là sự ổn định phi thường của dòng chảy hiện tại. Các Ghim Pogo có thể được trang bị riêng với các lực và thiết kế lò xo cụ thể. Khi tăng lực lò xo, pít tông được ép ổn định hơn vào thùng bên trong chốt. Điều này dẫn đến độ dẫn điện tốt hơn. Các thiết kế khác nhau như thiết kế bóng và Thiết kế Pogo dòng điện cao cũng giúp cải thiện dòng điện. Chìa khóa ở đây là tối đa hóa số điểm tiếp xúc giữa pít tông và thùng để giảm khả năng ngắt kết nối tạm thời. Trong quá trình ngắt kết nối, toàn bộ dòng điện có thể chạy qua lò xo, điều này có thể khiến lò xo bị nóng chảy và cuối cùng dẫn đến hỏng chốt.
