Pin sạc tai nghe TWS
Các điểm tiếp xúc bằng kim loại trong hộp sạc TWS có tên tiếng Anh là Pogo Pin. Trong chương này, chúng ta sẽ nói về thiết kế của ống hứng. Một số nhà sản xuất đặt nó trên một bảng nhỏ, và hầu hết họ vẫn đặt trực tiếp vào ống trên bo mạch chủ. Trên hộp sạc tai nghe TWS, chúng tôi đã thấy rất nhiều thông số kỹ thuật khác nhau, bao gồm 2, 3, 5, v.v. Vì vậy, những cái thimbles này được sử dụng để làm gì?

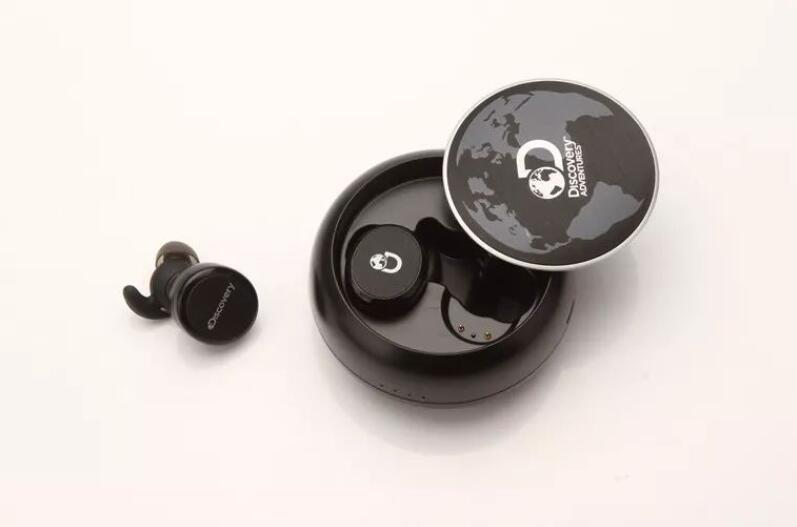

Hai chân sạc pogo
Phổ biến nhất trên thị trường, thiết kế này có thể đáp ứng nhu cầu cứng nhắc của việc sạc tai nghe TWS. Hai ống luồn dây điện âm và dương tương ứng được sử dụng để truyền năng lượng của ngăn chứa pin của hộp sạc TWS sang tai nghe.
Thiết kế ba chân pogo cũng phổ biến hơn. Giải pháp thiết kế được sử dụng để giao tiếp giữa hộp tai nghe và tai nghe. Hộp tai nghe biết tình trạng sạc của tai nghe, khớp với mã và hiểu tình trạng của tai nghe. Để kiểm tra dây chuyền sản xuất, bạn có thể sử dụng giao diện MicroUSB / USB-C trên hộp tai nghe và thiết bị kiểm tra tự động để kiểm tra các chỉ số toàn diện của tai nghe.
Thiết kế năm ống này có tính đến hai mục đích trên và có nhiều chức năng hơn. Kiểu thiết kế này chỉ có thể được nhìn thấy ở tai nghe Bluetooth TWS cao cấp, tương đối hiếm. Ngoài các yêu cầu của ba thanh đối với thiết kế sơ đồ và thử nghiệm dây chuyền sản xuất, nó cũng có thể được sử dụng cho các chức năng như truyền dữ liệu trong bộ nhớ trong của tai nghe và nâng cấp chương trình cơ sở của tai nghe.
