Ngày nay, vô số thiết bị điện tử như điện thoại thông minh, máy tính bảng, máy đo đường huyết,… có yêu cầu ngày càng khắt khe hơn về kích thước, bên trong ngày càng chật hơn nên không còn nhiều không gian cho các đầu kết nối. Vì vậy đầu nối càng nhỏ thì nó càng trở nên quan trọng. Xu hướng này cũng được nhìn thấy trong các lĩnh vực quốc phòng và hàng không, chẳng hạn như vệ tinh, tên lửa dẫn đường và hệ thống điện tử hàng không, nơi các yêu cầu về độ nhỏ gọn chỉ có thể được đáp ứng bằng các đầu nối "thu nhỏ". Khi nhu cầu về các đầu nối nhỏ hơn tiếp tục tăng, các kỹ sư thiết kế phải đối mặt với một loạt thách thức mới. Họ không còn có thể đưa thiết kế đầu nối vào giai đoạn cuối của dự án. Các đầu nối micro yêu cầu phải được suy tính trước. Nó đòi hỏi các nhà thiết kế phải lường trước nhiều yếu tố như bao bì, độ bền, khả năng mang dòng điện và khả năng thay thế.
Bảy hướng của thiết kế đầu nối thu nhỏ

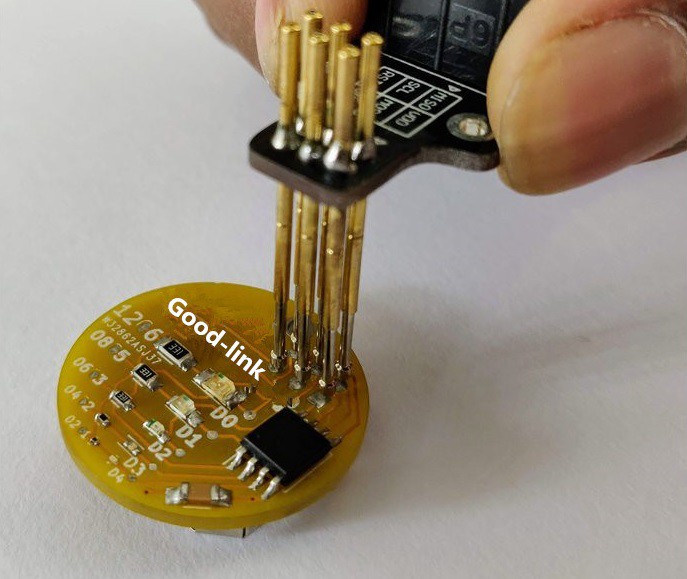

1. Xem xét các đầu nối sớm trong thiết kế
Mitch, giám đốc kỹ thuật phát triển sản phẩm của chúng tôi cho biết: “Các kỹ sư có xu hướng tập trung vào việc thiết kế hệ thống tổng thể đến mức họ đặt đầu nối vào cuối thiết kế. "Họ nghĩ rằng trình kết nối đơn giản, vì vậy họ có thể đưa Đến giai đoạn cuối cùng. Sau đó, họ gặp khó khăn với thiết kế của riêng mình." Anh ấy đã chứng kiến quá nhiều câu chuyện về các nhà thiết kế gấp rút thiết kế các đầu nối trong giai đoạn cuối của thiết kế. Anh ấy nói với chúng tôi rằng trong nhiều trường hợp, các nhà thiết kế phải chọn các đầu nối không chuẩn để hoàn thành thiết kế, điều này không chỉ làm tăng chi phí mà còn làm chậm thời gian giao hàng. Để tránh những vấn đề như vậy, các chuyên gia liên quan khuyên bạn nên xem xét các đầu nối bạn sẽ sử dụng sớm trong thiết kế, sau đó dành không gian thiết kế cho chúng và thiết kế xung quanh chúng. Morley, kỹ sư phát triển sản phẩm của chúng tôi cho biết: "Không có lý do gì để bạn nói" Đầu tiên, hãy quyết định kết nối nào bạn cần ", nhưng nếu họ làm vậy, nó thực sự sẽ tiết kiệm cho họ rất nhiều thời gian và rất nhiều rắc rối."
2. Hiểu giới hạn của không gian
Mặc dù các đầu nối bo mạch chủ thu nhỏ thường dày dưới 1 mm, nhưng chúng cũng thường được sử dụng trong các ứng dụng được đóng gói chặt chẽ. Để giải quyết các vấn đề tiềm ẩn về đóng gói, các nhà thiết kế cần xem xét các dấu vết mạch trên PCB, cũng như các dây bổ sung được kết nối với các đầu nối. Mike Higashikawa, giám đốc sản phẩm khu vực Molex cho biết: “Vì âm vực nhỏ hơn, bạn phải làm cho các dấu vết và dây dẫn hẹp hơn”. Ngoài ra, hãy nhớ rằng một số đầu nối (ví dụ: đầu nối cáp flex) cung cấp tùy chọn lật về phía trước và phía sau. Bạn cần xem xét các phương pháp lật này khi thiết kế hệ thống của mình. Ví dụ, một đầu nối bị lật ngược có thể khó tiếp cận nếu có một thành phần khác ở mặt trước và mặt sau. Cuối cùng, các nhà thiết kế cũng cần lưu ý rằng các thiết bị gắn kết bề mặt đôi khi không thể xử lý các thành phần nhỏ hơn. Trong một số trường hợp, họ cần đầu phun chân không mới để giải quyết những vấn đề này.
3. Tìm hiểu công suất tải hiện tại
Khi kích thước đầu nối giảm, khả năng mang dòng điện của đầu nối cũng giảm theo. Thông thường, các đầu nối micro có thể xử lý từ 200mA đến 500mA, gần bằng một nửa đánh giá hiện tại của các đầu nối bo mạch chủ lớn hơn. Để bù đắp cho khả năng mang dòng điện thấp hơn, các nhà thiết kế có thể cần tăng số lượng thiết bị đầu cuối.

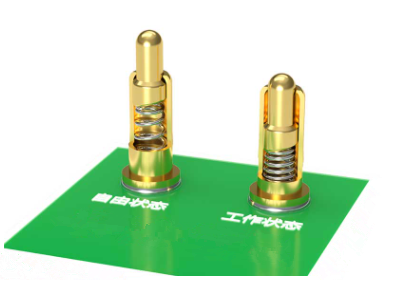

4. Xem xét tính ổn định của các kết nối nhỏ / vi mô
"Tôi cần phải tư vấn về điều này, không chỉ ở giai đoạn thiết kế mà còn trong quá trình lắp ráp để giữ chúng an toàn khỏi bị hư hỏng." Morley, một chuyên gia về thiết kế đầu nối vi mô trong các ứng dụng RF, nhớ lại rằng trong thiết kế quân sự của ông, ứng dụng trong không gian, một nửa số đầu nối đã bị phá hủy trong giai đoạn thử nghiệm.
Ông nói: Nếu không giải quyết vấn đề ngay từ đầu có thể làm tăng chi phí. Các đầu nối bị hỏng cần phải cấu hình lại, tân trang và đánh dấu. Thậm chí có thể cần phải thay thế các đầu nối đắt tiền hơn, có thể thay thế tại hiện trường, và việc thay đổi như vậy có thể kéo dài thêm một hoặc hai tuần nữa so với thời gian thiết kế.
Morley nói: “Cần lưu ý rằng hãy luôn ưu tiên các đầu nối hiện có, và nếu những đầu nối đó không tương thích với thiết kế của bạn, hãy cân nhắc thiết kế của riêng bạn, điều này có thể giúp bạn tiết kiệm rất nhiều thời gian”.

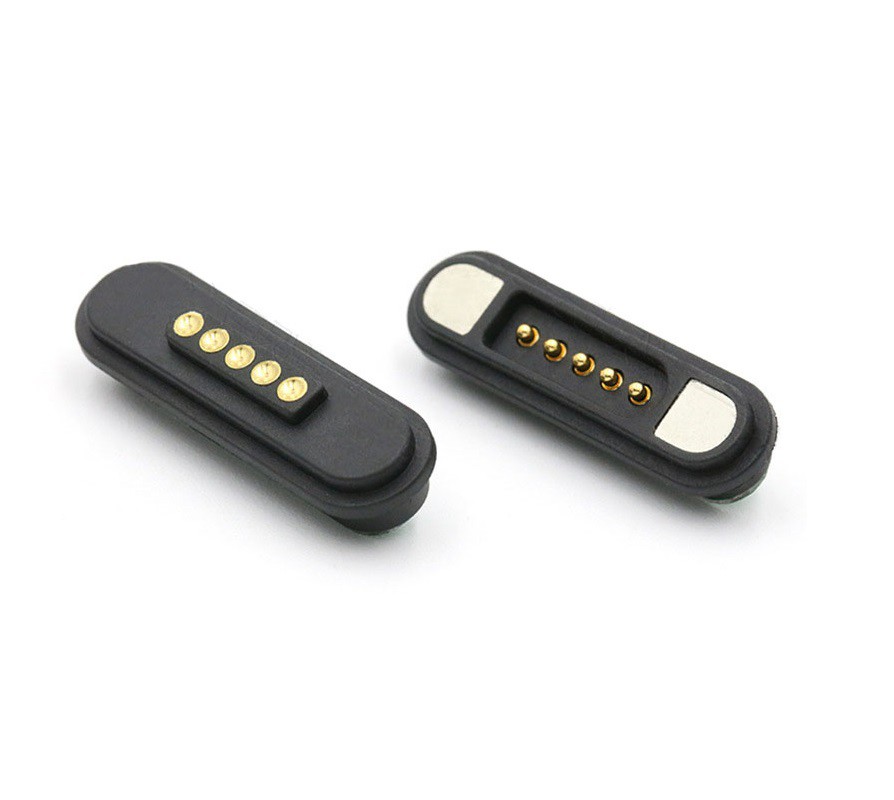

5. Cân nhắc việc thay thế dễ dàng
Nếu bên ngoài của sản phẩm được đóng lại, thì bạn cần các đầu nối có thể được thay thế từ bên ngoài. Nếu không, bạn sẽ cần thực hiện một số công việc hàn.
Morley nói: “Càng làm nhiều, bạn càng có nhiều kỹ năng như hàn, nhưng nguy cơ thiệt hại cho toàn bộ hệ thống càng cao.
6. Hiểu các yêu cầu chức năng của đầu nối
Các nhà cung cấp cần khách hàng thể hiện đầy đủ nhu cầu của họ, nếu không, họ có thể hiểu sai nhu cầu của khách hàng. Điều này đặc biệt quan trọng khi các đầu nối tùy chỉnh cần được sản xuất.
Story nói: “Việc xác định chính xác các yêu cầu của trình kết nối là rất quan trọng. "Nếu nó không rõ ràng hoặc bị bỏ qua, chúng tôi có nguy cơ bỏ lỡ các yêu cầu chính cho thiết kế."

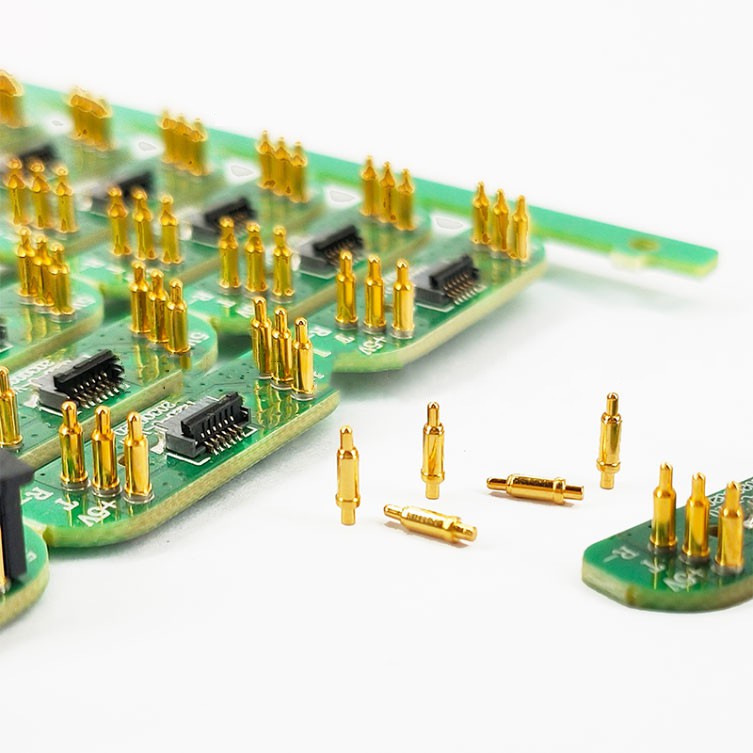

7. Xem xét ứng suất cơ học
Nhiệt độ, sốc và rung động đều tạo ra ứng suất giữa các giao diện và mạch điện. Các chuyên gia khuyên rằng bạn nên chọn những đầu nối tránh được tác động của các lực này.
Morley cho biết: “Tôi đã thấy các mối hàn bị vỡ thành nhiều mảnh trên một số bảng mạch PCB. "Khi một đầu nối được gắn chặt vào bảng hoặc cấu trúc bên ngoài, nó phải chịu được lực va đập và rung động, nếu không nó sẽ có thể bị nứt."
Morley khuyến nghị các kỹ sư sử dụng một hệ thống kết nối với nhau để giảm thiểu sự tích tụ ứng suất giữa kết cấu lắp đặt và các điểm kết nối. Ông nói: “Có một số nhà cung cấp cung cấp các hệ thống như vậy. "Các nhà thiết kế nên chú ý kỹ điều này."
