Hiện nay ngày càng có nhiều người mua ô tô để đi lại, di chuyển đường dài, giao nhận hàng hóa, có thể nói đây là một phần của cuộc sống. Mọi người ngày càng dành nhiều thời gian hơn trong ô tô và đôi khi sử dụng điện thoại di động để xem video hoặc bật máy tính cho công việc văn phòng trên ô tô. Khi mọi người ở trong xe lâu hơn, bộ sạc xe hơi có thể sạc điện thoại di động, máy tính xách tay và các thiết bị văn phòng khác trong xe. Đương nhiên, nó quan trọng như bảo bối cục sạc, là phụ kiện quan trọng và không thể thiếu đối với mỗi chủ xe.
Bộ sạc xe hơi được cắm vào giắc cắm bật lửa, được cấp nguồn bằng ắc quy xe hơi, đầu ra xe hơi 12V, đầu ra xe tải 24V và bộ sạc xe hơi chuyển đổi điện áp 5V/9V/10V/12V chấp nhận được cho điện thoại di động, v.v. bộ sạc xe hơi công suất cao cũng có thể được cung cấp năng lượng nhờ bộ tăng áp tích hợp giúp tăng điện áp lên 15V và 20V để sạc điện thoại di động và máy tính xách tay. Bộ sạc ô tô công suất thấp thường sử dụng cấu trúc bậc xuống, có thể đáp ứng sạc điện thoại di động nói chung. Ví dụ: sau đây là hai loại bộ sạc xe hơi công suất cao được tăng cường.
Với sự gia tăng đáng kể về công suất sạc của điện thoại di động, thông qua mạch tăng áp đồng bộ hiệu suất cao và hiệu suất cao tích hợp, công suất đầu ra của bộ sạc xe hơi cũng theo bước của bộ sạc. Công suất đầu ra đã đạt 100W, giới hạn trên của USB PD3. máy tính sử dụng bình thường.
Mạng đầu sạc đã thử nghiệm bộ điều khiển tăng áp đồng bộ hai chiều SW7203 mới do Zhirong ra mắt. Thử nghiệm sử dụng đầu vào 12V và đầu ra tăng cường là 20V5A để mô phỏng cảnh sạc 100W của máy tính xách tay. Dòng điện đầu vào của bảng hiển thị pin tương tự đã đạt tới 8,7A, có nghĩa là khi chúng ta sử dụng bộ sạc xe hơi công suất cao để sạc máy tính xách tay và điện thoại di động trong xe hơi, dòng điện tối đa có thể gần với giới hạn trên của dòng điện đầu ra của bật lửa 10A. Sau đây là thử nghiệm 100W đối với đối tượng đổ đầy ô tô công suất cao.
Với sự phổ biến của USB PD, nhiều thương hiệu đã tung ra bộ sạc xe hơi hỗ trợ đầu ra 100W. Thông qua việc tháo dỡ các bộ sạc ô tô khác nhau thông qua mạng lưới đầu sạc, tất cả các bộ sạc ô tô này đều sử dụng các ống nối dòng điện cao thay vì các loại truyền thống mà không có ngoại lệ. dương xuân.
Vì vậy, những lợi ích của việc sử dụng một ống lót dòng điện cao thay vì lò xo là gì? Nó có thể khiến nhiều nhà sản xuất từ bỏ việc sử dụng các cực dương của lò xo. Ống nối dòng điện cao phải có nhiều ưu điểm thì các nhà sản xuất mới nhất trí sử dụng. Sau đây là cách sử dụng thực tế của ống lót với hai cấu trúc khác nhau.

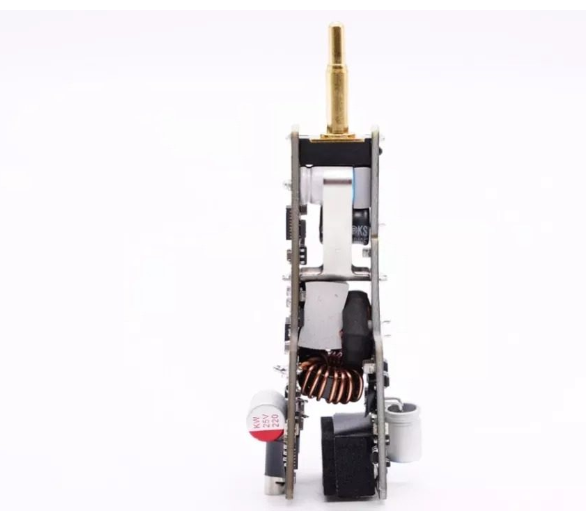

Bộ sạc xe hơi 160W có mạch tăng áp đầu ra 100W tích hợp và hai mạch giảm dần độc lập, tổng cộng có ba đầu ra độc lập, cung cấp công suất đầu ra là 100W cộng với 30W cộng với 30W. Khi tháo rời, có thể thấy rằng bộ sạc xe hơi sử dụng kết hợp nhiều bảng mạch để hàn và hai bảng mạch lớn hơn được kết nối thông qua tấm nhỏ của đầu nối dương.
Bởi vì bộ sạc xe hơi công suất cao có mạch tăng áp tích hợp, có nhiều thành phần và thiết kế phức tạp hơn. Thông thường, nhiều PCB được kết hợp và hàn bên trong. Một mặt, hàn ống nối với một bảng nhỏ có thể cố định và hỗ trợ cấu trúc của bảng mạch bên trong. Mặt khác, nhiệt do ống nối dương sinh ra khi dòng điện lớn chạy qua cũng có thể được tản qua PCB để tránh nhiệt độ cao ảnh hưởng đến hiệu suất của lò xo bên trong PIN POGO.

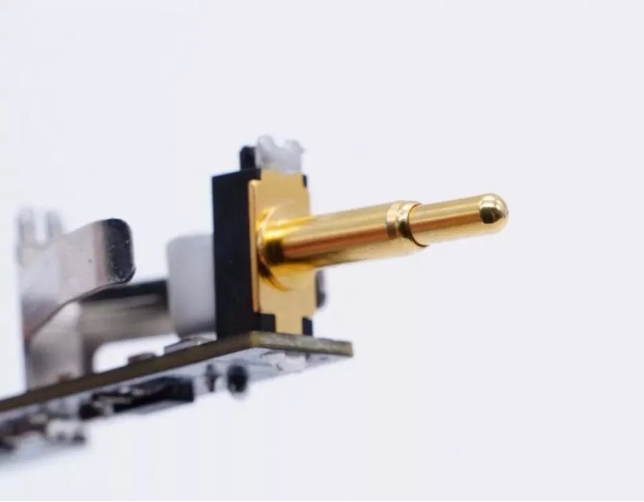

Ống nối dòng điện cao được sử dụng cho cực dương của bộ sạc xe hơi bao gồm ba phần, được chia thành trục kim đặc, cung cấp lò xo đàn hồi và ống kim vỏ. Đặt lò xo và trục kim vào ống kim, sau đó tán đinh vào đầu ống kim để cố định trục kim để tạo ra một cái ống lót. Trong số đó, đầu ống mềm chắc chắn, vỏ có thành dày, độ bền cơ học và khả năng chảy cao. Dòng điện chạy trực tiếp từ trục kim và ống kim trong toàn bộ quá trình, và tiếp xúc trực tiếp không đi qua lò xo, điều này tránh được vấn đề lò xo bị nóng và lão hóa.
Và các mã PIN dòng điện cao đều được mạ vàng dày, tiếp xúc và chống mài mòn tốt, thành dày và mạ vàng dày, điện trở thấp. Hơn nữa, lớp mạ vàng sẽ không bị oxy hóa trong điều kiện nhiệt độ cao và có tuổi thọ cao. Đây là phương thức kết nối tích cực ưa thích cho bộ sạc xe hơi công suất cao cao cấp.
