Cần chú ý điều gì khi hàn chân pogo?
Giống như hầu hết các đầu nối, chân pogo có khả năng chịu nhiệt ở một mức độ nhất định. Vật liệu lõi và lò xo tiêu chuẩn không thể chịu được nhiệt hoặc quá trình hàn lại thiếc một lần. Nếu bạn định lặp lại thao tác, vui lòng liên hệ với chúng tôi và chúng tôi sẽ hỗ trợ bạn chọn đầu dò và vật liệu đáp ứng tốt nhất nhu cầu của bạn, để tránh các vấn đề tiếp theo.

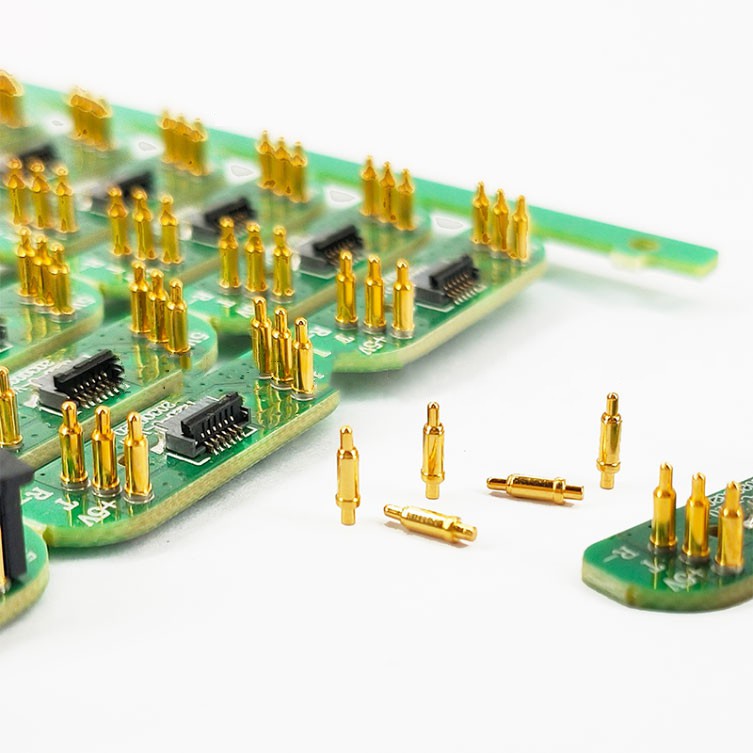

Làm cách nào để bạn thiết kế kích thước bảng mạch (PCB) cho đầu nối pin pogo?
Nói chung, khoảng cách bán kính của bảng mạch phải lớn hơn {{0}}}.3mm ở cuối chốt pogo, bán kính của bề mặt dán hàn phải lớn hơn {{4} }.4mm đối với vòng lồi và chiều dài của đầu đuôi phải hơn độ dày của bảng mạch ít nhất 0,4mm. Nhưng tất nhiên, dữ liệu trên phải dựa trên dung sai bên trong hợp lý và khoảng cách kim đơn tối thiểu.
Làm cách nào để thiết kế kích thước bảng mạch linh hoạt (FPC) cho đầu nối pin pogo?
Nó không khác nhiều so với bảng mạch chung. Sự khác biệt lớn nhất là sau khi trừ bảng mạch linh hoạt, nên dành thêm một 0.1mm ở đuôi kim đơn.
Làm cách nào để định cỡ bảng mạch (PBC) để hàn các đầu nối pin pogo?
Đối với phần tiếp xúc với kem hàn, nên đặt trước bán kính chốt pogo bổ sung là 0.5mm.
