Đầu nối từ tính pin Pogo là gì？

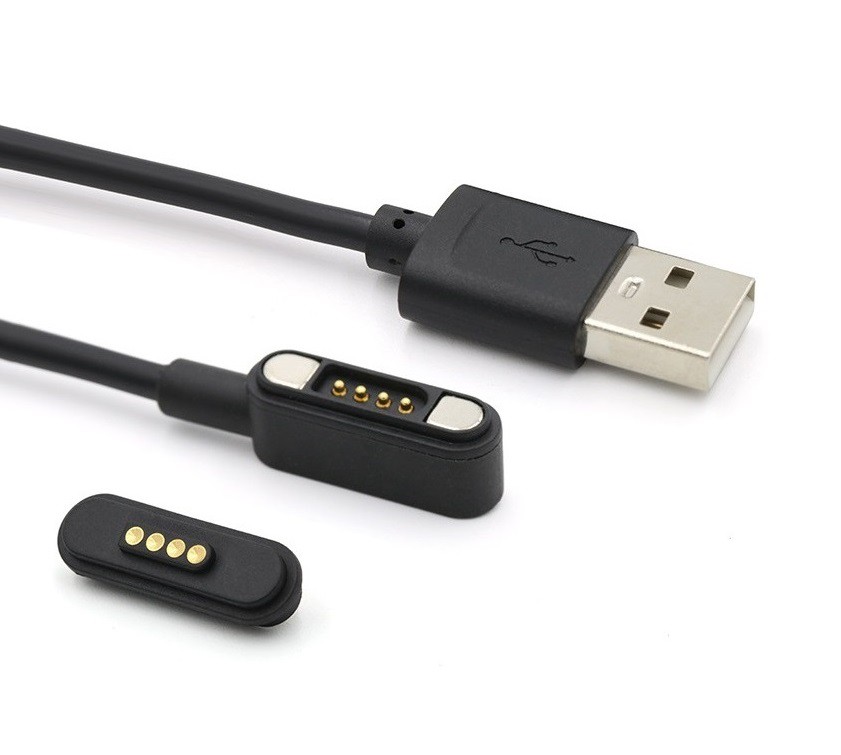

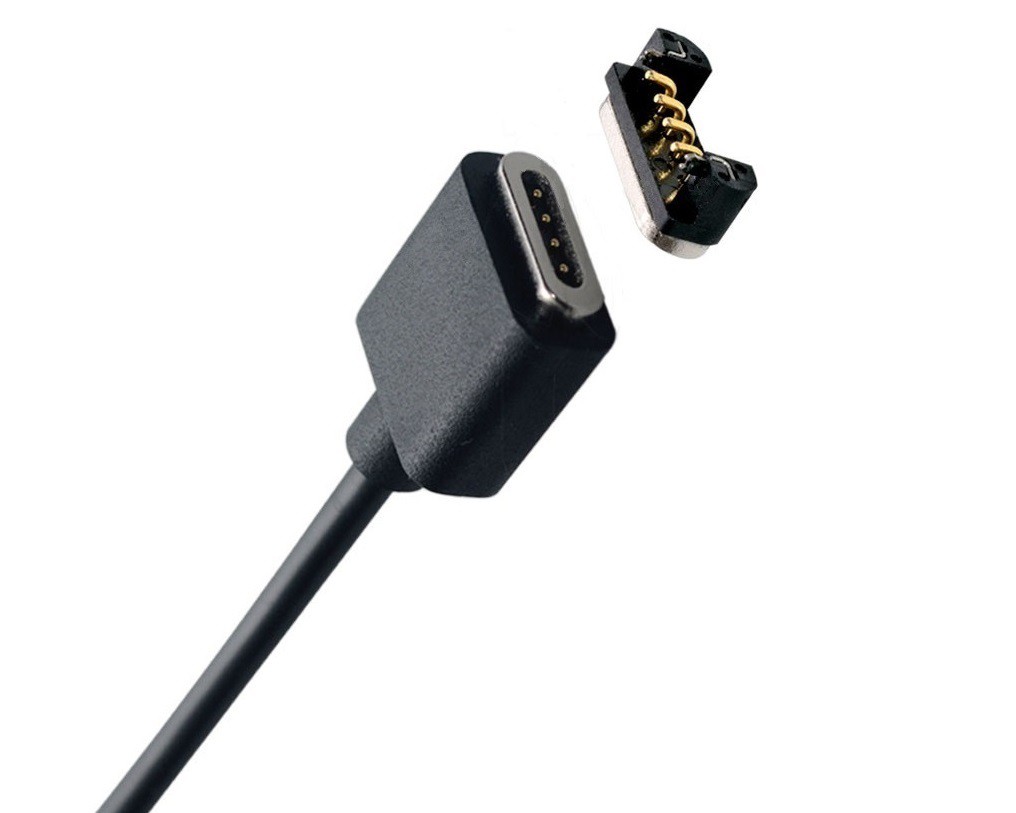

Đầu nối từ tính pin Pogo còn được gọi là đầu nối nam châm, đầu nối nam châm, đầu nối từ tính, đầu nối từ tính, đầu sạc nam châm, v.v ...; nó là một đầu nối được sử dụng rộng rãi trong thiết bị điện tử, chủ yếu bao gồm PogoPin và nam châm. Tư nối. Thiết kế cấu tạo của nam châm và nam châm tiếp xúc và hút có lực hấp phụ lớn, phù hợp với các kết cấu có kích thước nhỏ và các sản phẩm mỏng nhẹ.
Đầu nối từ tính bao gồm cụm đầu đực và cụm đầu cái có thể đồng trục với cụm đầu đực. Cụm đầu nam bao gồm phần cao su vòng ngoài thứ nhất, phần cao su của vòng thứ nhất, nam châm ở vòng thứ nhất và hai chốt PIN nam. Một nam châm vòng thứ nhất được bố trí giữa phần cao su của vòng ngoài và phần cao su của vòng trong thứ nhất, và hai kim PIN nam đi qua phần cao su của vòng trong thứ nhất; và cụm đầu cái bao gồm phần cao su vòng ngoài thứ hai, phần thứ hai Hai phần cao su vòng trong, nam châm vòng thứ hai và hai chốt PIN cái, nam châm vòng thứ hai được bố trí giữa phần cao su vòng ngoài thứ hai và vòng trong thứ hai phần cao su và hai phần cao su vòng trong đi qua kim PIN Nữ, và nam châm vòng thứ nhất sẽ tương ứng với nam châm vòng thứ hai, và đầu đối diện của nam châm vòng thứ hai có cực tính ngược lại. Hai kim PIN nam tương ứng với hai kim PIN nữ và một đầu của kim PIN nữ có lỗ Mù để cắm kim PIN nam.
Đầu nối từ tính trước đây bao gồm thân cách điện, nhiều đầu cực và các thân từ được bố trí trên thân cách điện. Mặt trước của thân cách điện có bề mặt giao phối, và bề mặt giao phối được sắp xếp cạnh nhau với một số rãnh đầu cuối xuyên qua thân cách điện. Mỗi khe cắm đầu cuối đặt cách nhau trên bề mặt giao phối của thân chính được cung cấp một vòng tròn gồm các khe hình chữ U được bố trí xung quanh các đầu cuối. Khe chứa của thân cách điện ứng với thân từ là một khối hình chữ U, trong thân có chứa từ. Trong bể chứa. Đầu nối từ của loại thiết kế cấu trúc này có cấu trúc lớn, cấu hình cao, lực hút nhỏ. Nó không thích hợp cho một số cấu trúc có kích thước nhỏ, và nó không thích hợp cho các sản phẩm nhẹ và mỏng hơn.
