Sự khác biệt giữa mạ vàng và mạ palladium
Có rất nhiều quy trình và vật liệu mạ điện. Mạ vàng là công nghệ và vật liệu chế biến phổ biến nhất của chúng tôi, nhưng mạ palladium, mạ rhodium và mạ ruthenium tốt hơn mạ vàng. Đây là mạ palladium.

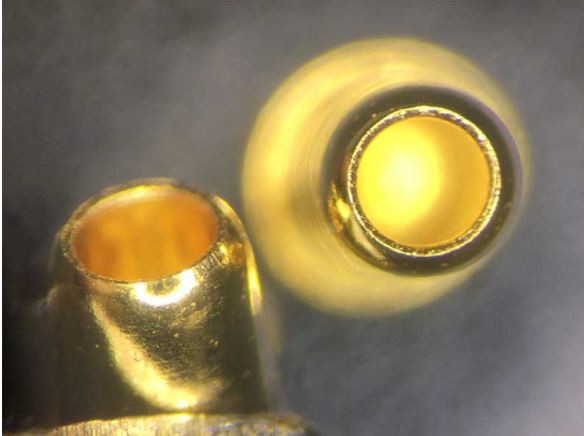

Mạ vàng sử dụng vàng thật, và ngay cả khi chỉ có một lớp mỏng được mạ, nó đã chiếm gần 10% chi phí của toàn bộ bảng mạch. Mạ vàng sử dụng vàng làm lớp phủ, một là để tạo điều kiện hàn, và hai là để ngăn chặn sự ăn mòn; ngay cả những ngón tay vàng của gậy nhớ đã được sử dụng trong nhiều năm vẫn sáng bóng hơn bao giờ hết. Ưu điểm: độ dẫn điện mạnh, khả năng chống oxy hóa tốt, tuổi thọ cao; lớp phủ dày đặc, tương đối chống mài mòn, thường được sử dụng trong các dịp hàn và cắm. Nhược điểm: chi phí cao, cường độ hàn kém.
Vàng / Ngâm vàng niken ngâm vàng (ENIG), còn được gọi là vàng niken, ngâm vàng niken, được gọi là vàng và ngâm vàng. Ngâm vàng là một lớp hợp kim niken-vàng dày với các tính chất điện tốt được bọc trên bề mặt đồng bằng các phương pháp hóa học và có thể bảo vệ PCB trong một thời gian dài. Độ dày lắng đọng của lớp niken bên trong thường là 120 ~ 240μin (khoảng 3 ~ 6μm), và độ dày lắng đọng của lớp vàng bên ngoài thường là 2 ~ 4μinch (0,05 ~ 0,1μm). Ngâm vàng cho phép PCB đạt được độ dẫn điện tốt trong quá trình sử dụng lâu dài, và cũng có khả năng chịu đựng môi trường so với các quy trình xử lý bề mặt khác không có. Ưu điểm: 1. Bề mặt pcb được xử lý bằng vàng ngâm rất phẳng, và tính đồng tính rất tốt, phù hợp với bề mặt tiếp xúc của nút.
Ngâm vàng có khả năng hàn tuyệt vời, và vàng sẽ nhanh chóng tan chảy vào hàn nóng chảy để tạo thành một hợp chất kim loại. Nhược điểm: Luồng quy trình rất phức tạp và để đạt được kết quả tốt, cần phải kiểm soát chặt chẽ các thông số quy trình. Điều rắc rối nhất là bề mặt của PCB được xử lý bằng vàng ngâm dễ tạo ra hiệu ứng đĩa đen, ảnh hưởng đến độ tin cậy.
So với niken-palladium-vàng, niken-palladium-vàng (ENEPIG) có thêm một lớp palladium giữa niken và vàng. Trong phản ứng lắng đọng của việc thay thế vàng, lớp palladium không điện sẽ bảo vệ lớp niken và ngăn chặn sự ăn mòn quá mức bằng cách trao đổi vàng; palladium được chuẩn bị đầy đủ để ngâm vàng trong khi ngăn ngừa ăn mòn gây ra bởi phản ứng thay thế. Độ dày lắng đọng của niken thường là 120 ~ 240μin (khoảng 3 ~ 6μm), độ dày của palladium là 4 ~ 20μin (khoảng 0,1 ~ 0,5μm); độ dày lắng đọng của vàng thường là 1 ~ 4μin (0,02 ~ 0,1μm).
Ưu điểm: Một loạt các ứng dụng, đồng thời, niken palladium vàng tương đối ngâm vàng, có thể ngăn chặn hiệu quả các vấn đề về độ tin cậy kết nối gây ra bởi các khiếm khuyết đĩa đen. Nhược điểm: Mặc dù niken palladium có nhiều lợi thế, palladium đắt tiền và thiếu tài nguyên. Đồng thời, giống như ngâm vàng, các yêu cầu kiểm soát quy trình của nó rất nghiêm ngặt.
