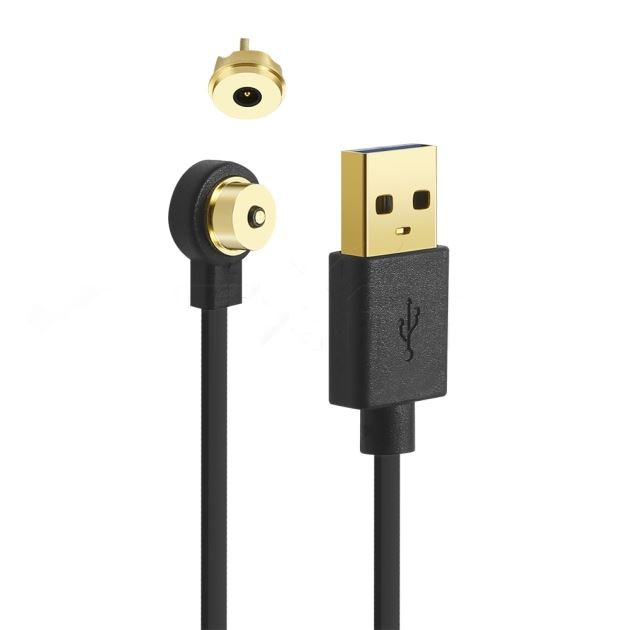

Yêu cầu đối với tiếp điểm đầu nối chân cắm pogo
Đầu tiên, các yêu cầu thiết kế của phần cuối của liên hệ:
là một loại liên hệ không tiêu chuẩn. Nó được thiết kế theo yêu cầu cáp của máy hoàn chỉnh. Đầu tiên phải xác định kích thước của đầu cắm, hình thức lắp đặt sản phẩm, phương pháp xuất hiện và thông số kỹ thuật của cáp. Khi không xác định được cáp, nguyên tắc cần tuân theo là thiết kế lỗ đấu dây theo số hiệu bộ phận tiếp xúc. Lỗ đấu dây phải đáp ứng yêu cầu của dây khổ lớn. Tỷ số giữa đường kính lõi lõi của dây với đường kính trong của cốc hàn thường là 0,5-0,7; Khi nối dây, nguyên tắc thiết kế là đường kính của lõi cáp và lỗ kết nối của chỗ tiếp xúc phải phù hợp với nhau và tỷ lệ giữa đường kính lõi dây của dây với đường kính trong của vật hàn. lỗ thường 0,6-0,8.
Thứ hai, các yêu cầu của biểu mẫu kết thúc liên hệ:
Trong đầu nối chân cắm pogo, tiếp điểm là bộ phận quan trọng của đầu nối, chức năng chính của nó là truyền tín hiệu. Trong thiết kế đầu nối, tiếp điểm được cấu tạo bởi hai phần: đầu giao phối và đầu đuôi. Kết thúc giao phối thường bao gồm các bộ phận đàn hồi và các bộ phận cứng để đảm bảo độ tin cậy của tiếp xúc giữa phích cắm đầu nối và ổ cắm; đầu cuối của tiếp điểm có thể nhận ra kết nối cáp giữa thiết bị, kết nối giữa các bảng in, hoặc cáp Kết nối giữa bo mạch và bo mạch được sử dụng trong kết nối cáp. Đầu cuối của đầu nối có loại dây hàn, loại dây uốn và loại xuyên cách điện (IDC, loại cuộn không hàn, được sử dụng trên bảng in, Các hình thức kết nối đầu cuối tiếp xúc bao gồm hàn thẳng, hàn uốn, lắp bề mặt, và loại máy ép không hàn.
