Reflow hàn và hàn sóng trong dự án pin Pogo
Nói chung, đầu nối Pogo Pin sử dụng hai phương pháp hàn: hàn tái tạo và hàn sóng.

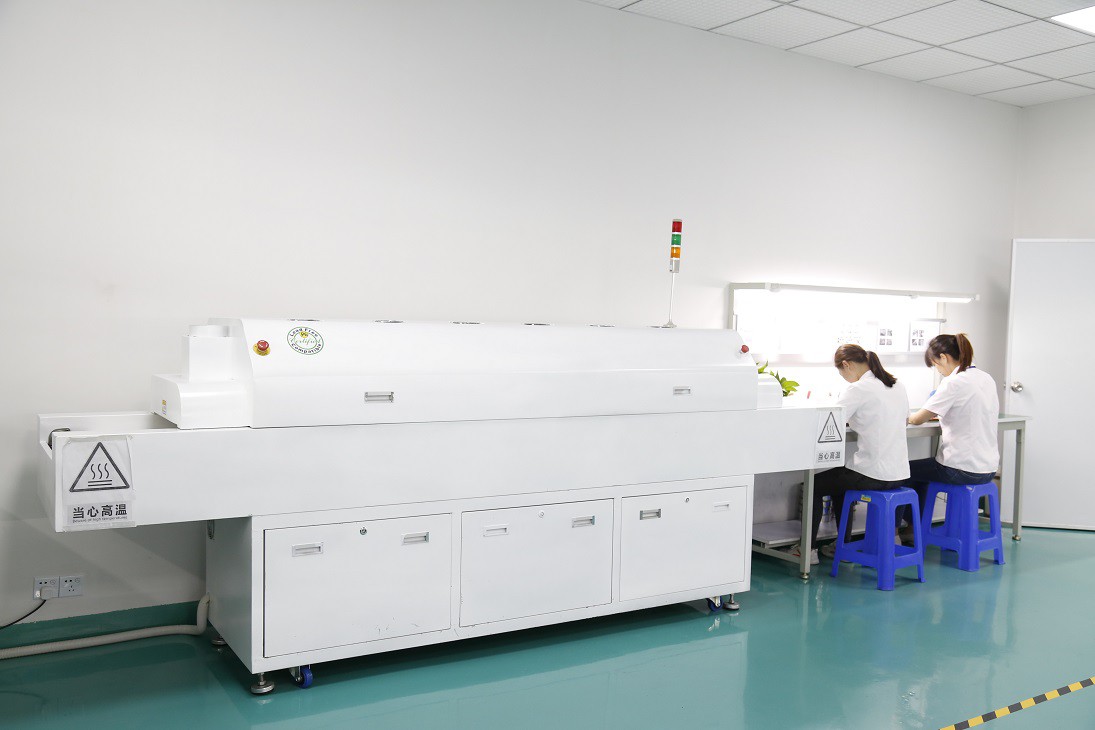

Hàn nối lại đề cập đến việc chải một lớp keo hàn trên bề mặt của các miếng đệm (miếng tiếp xúc) của bảng mạch PCB. Sau khi kết nối một hoặc nhiều linh kiện điện tử, quá trình hàn được thực hiện bằng cách nung nóng trong lò nung nóng lại nhiều nhiệt độ để đạt được liên kết đóng rắn vĩnh viễn.
Các sản phẩm điện tử kỹ thuật số ngày nay đang phát triển theo hướng siêu nhỏ, siêu mịn, siêu mỏng. Không gian thiết kế cấu trúc bên trong ngày càng trở nên gọn gàng hơn, bố cục thiết kế bảng mạch PCB ngày càng trở nên gọn gàng hơn, các sản phẩm đầu cuối được cập nhật ngày càng nhanh hơn, doanh số bán hàng ngày càng tăng. Nó ngày càng cao, và hàn sóng và hàn tay đã không thể đáp ứng được sự phát triển của nó. Chỉ bằng cách sử dụng công nghệ hàn tái tạo mới có thể tiến hành sản xuất miếng vá SMT có độ chính xác cao, hiệu quả cao và chất lượng cao. Đầu nối Pogo Pin được sử dụng rộng rãi trong các thiết bị đầu cuối di động điện tử dân dụng và các sản phẩm điện tử công nghiệp do kích thước nhỏ, tuổi thọ cao, dòng điện lớn, hình thức đẹp và thiết kế cấu trúc thuận tiện cho các kỹ sư thiết kế.
Các đầu nối Pin Pogo có sẵn theo hai cách:

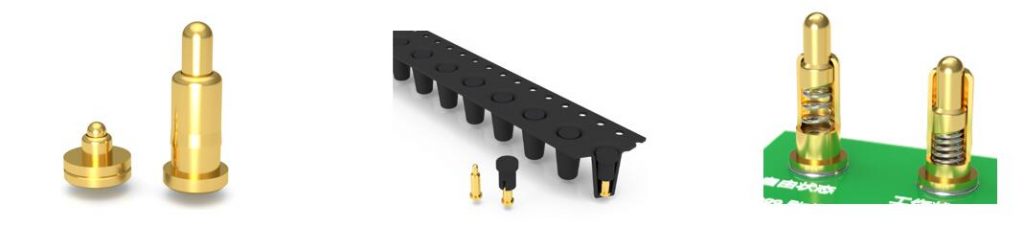

Đầu tiên là loại miếng dán đáy phẳng, được gắn trên bề mặt của tấm PCB. Chúng tôi gọi nó là công nghệ gắn kết bề mặt SMT, như hình dưới đây:

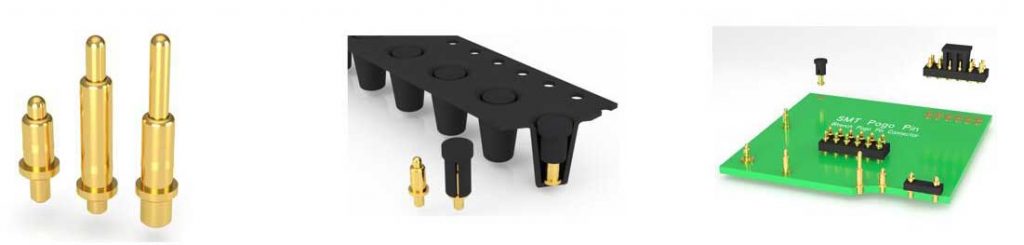

Thứ hai là chân cắm có đuôi cắm vào hàn vá lỗ bảng PCB, chúng tôi gọi là hàn vá SMT cắm vào, cũng là một kiểu hàn nối lại. Mục đích của việc sử dụng phương pháp này là cải thiện lực kẹp của các thành phần. Nó được liên kết chắc chắn hơn với bảng mạch PCB. Như hình bên dưới:
2. Hàn sóng

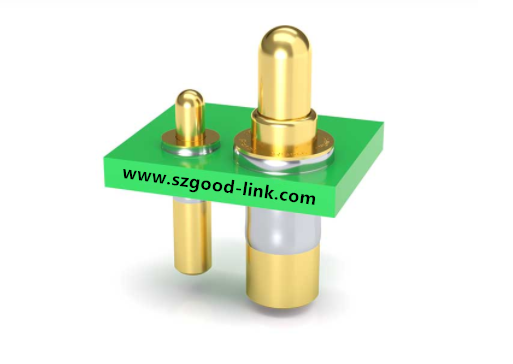

Hàn sóng là một quá trình hàn các thành phần với chất hàn nóng chảy tạo thành đỉnh sóng hàn. Phương pháp hàn này trước tiên yêu cầu cắm các chân của linh kiện vào các lỗ của PCB. Hàn sóng phù hợp với các linh kiện điện tử chân cắm có trọng lượng lớn, nhưng không phù hợp với các linh kiện điện tử tự trọng. Hàn rất nhẹ và không cần pin của các linh kiện điện tử SMD.
