Quy trình sản xuất đầu nối pin Pogo
Trục kim/vật liệu ống:
Chức năng chính của đầu nối là số lần dẫn tín hiệu và cắm và rút cao, do đó, độ dẫn điện và độ đàn hồi (độ bền năng suất) của vật liệu cũng được yêu cầu.
1-1: Đồng thau (BRASS): hợp kim đồng-kẽm, độ dẫn điện tốt, độ dẫn điện khoảng 26 phần trăm ~ 29 phần trăm (IACS), theo tỷ lệ đồng có thể được chia thành C2680 (JIS) và C3604 , C3601 (yêu cầu xử lý nhiệt)
1-2: Phosphor Bronze (PHOSPHOR BRONZE): hợp kim đồng-thiếc, độ dẫn điện kém hơn đồng thau, độ dẫn điện khoảng 13 phần trăm . Nhưng độ đàn hồi và tính linh hoạt của nó là tốt
Nó phù hợp với các đường ống có quy trình vẽ và phân loại của nó có thể được chia thành C5440, C5191 và C5210 theo hàm lượng thiếc. Hàm lượng thiếc càng cao thì độ dẫn điện càng kém và độ đàn hồi càng tốt.
1-3: Hợp kim đồng đã qua xử lý nhiệt: Ví dụ, đồng berili (Hợp kim BERYLLIUM) có tính dẫn điện và đàn hồi tốt, nhưng giá thành cao.

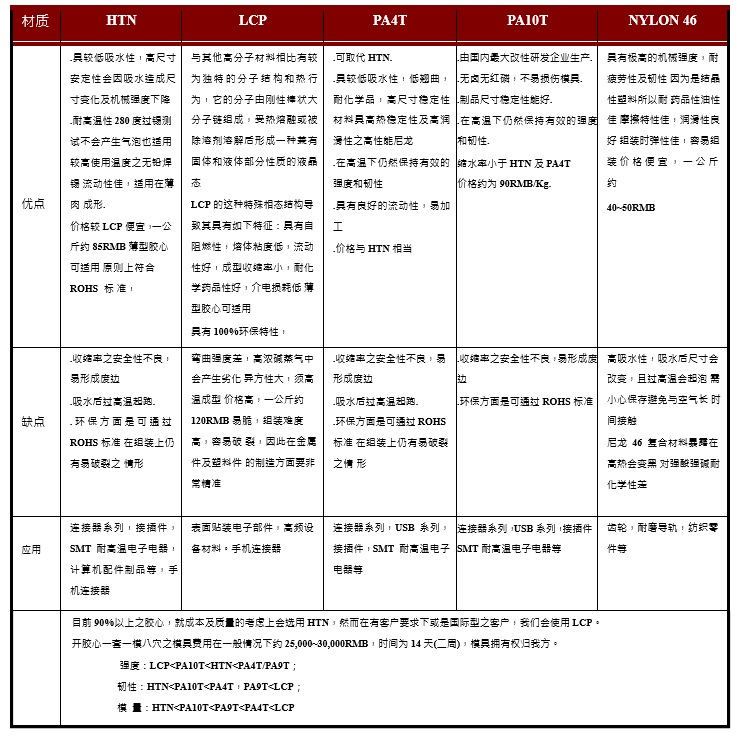

Vật liệu được sử dụng cho Nhà ở & Cap:
Cung cấp cấu trúc chính và lớp cách điện của đầu nối, đồng thời chứa mã PIN Pogo bên trong nó. Vật liệu được sử dụng: Kích thước, hình dạng và cách sử dụng các đầu nối rất khác nhau nên nhựa kỹ thuật được sử dụng cũng khác nhau. Khi thiết kế các đầu nối, khả năng chịu nhiệt độ, tính lưu động, độ bền cơ học, hiệu suất điện, yêu cầu bảo vệ môi trường và chi phí nên được coi là các yếu tố để chọn loại nhựa kỹ thuật phù hợp. Các loại nhựa kỹ thuật thường được sử dụng là LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC, v.v.
Do bản thân LCP có đặc tính chống cháy nên nó có thể đạt đến mức UL94 V-0 mà không cần thêm chất chống cháy, vì vậy LCP có thể nhanh chóng đáp ứng các yêu cầu về RoHS và không chứa halogen. HTN, PA4T và PA9T là các vật liệu nylon và cần thêm chất chống cháy để đạt được UL94 V-Class 0, các nhà sản xuất HTN, PA4T và PA10T tuyên bố rằng các vật liệu thuộc các loại có liên quan sử dụng không chứa halogen chất chống cháy.
