Yêu cầu thiết kế cuối đầu nối pin Pogo
Đầu nối Pogo Pin được cấu tạo chủ yếu gồm 6 bộ phận là trục kim, lò xo, hạt sứ, ống kim, nhựa, nắp (yêu cầu lắp đặt cơ bản của khách hàng có thể trang bị thêm Nắp nhựa để bảo vệ trục kim). Hãy cùng' xem xét các yêu cầu về hình thức của đầu tiếp xúc của đầu nối chân cắm pogo.
1. Yêu cầu thiết kế phần cuối của tiếp điểm:

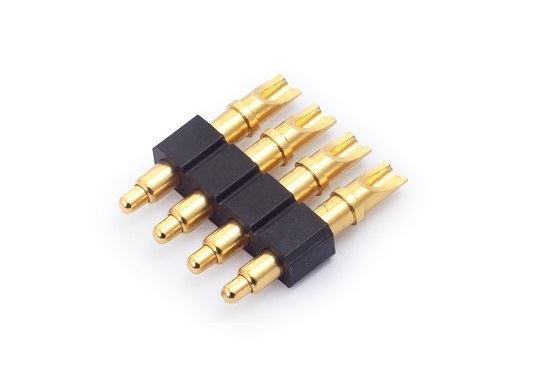

là loại tiếp điểm phi tiêu chuẩn, được thiết kế theo yêu cầu cáp của máy hoàn chỉnh, đầu tiên xác nhận kích thước của đầu cắm, hình thức lắp đặt sản phẩm, chế độ xuất hiện và thông số kỹ thuật của cáp. Khi không xác định được cáp, nguyên tắc cần tuân theo là thiết kế lỗ đấu dây theo số hiệu bộ phận tiếp xúc. Lỗ đấu dây có thể đáp ứng các yêu cầu của dây khổ lớn. Tỷ số giữa đường kính lõi lõi của dây với đường kính trong của cốc hàn thường là 0,5-0,7; Khi nối dây, nguyên tắc thiết kế là đường kính lõi cáp và lỗ nối của tiếp điểm phải phù hợp, tỷ lệ đường kính lõi dây với đường kính trong của lỗ hàn thường là 0,6-0,8.
2. Yêu cầu về hình thức cuối liên hệ:
Trong đầu nối chân cắm pogo, tiếp điểm là bộ phận quan trọng của đầu nối, bộ phận này chủ yếu mang chức năng truyền dẫn tín hiệu. Trong thiết kế của đầu nối, phần tiếp xúc bao gồm đầu giao phối và đầu đuôi. Kết thúc giao phối thường bao gồm các bộ phận đàn hồi và các bộ phận cứng để đảm bảo độ tin cậy của tiếp xúc giữa phích cắm đầu nối và ổ cắm; đầu cuối của tiếp điểm là nhận biết kết nối cáp giữa các thiết bị, kết nối giữa các bảng in, hoặc cáp và Kết nối giữa các bảng được sử dụng để kết nối cáp. Đầu cuối của đầu nối có loại dây hàn, loại dây uốn và loại xuyên cách điện (IDC, loại cuộn không hàn, được sử dụng cho bảng in, tiếp điểm Các hình thức kết thúc bao gồm hàn thẳng, hàn uốn, hàn gắn bề mặt và hàn- loại báo chí miễn phí.
