Yêu cầu và thiết kế đầu tiếp xúc đầu nối pin Pogo

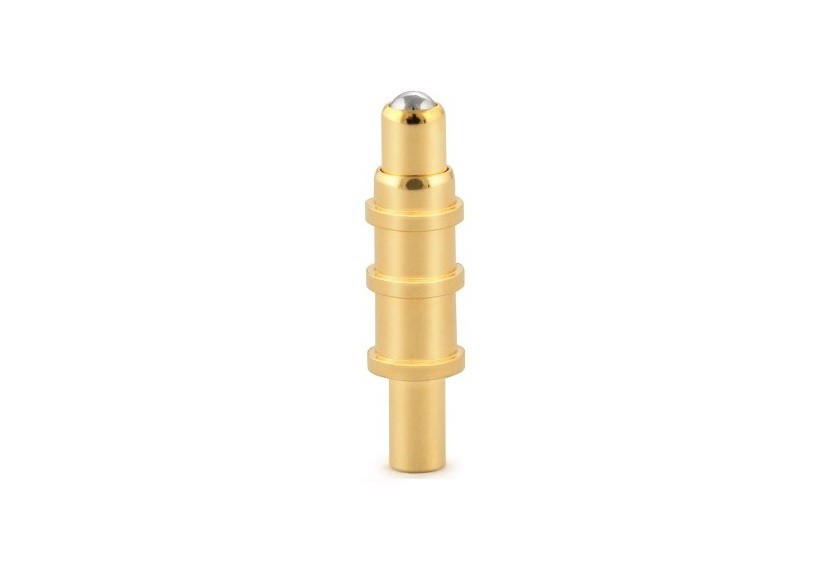

1. Yêu cầu thiết kế cho đầu cuối
là một loại liên hệ không tiêu chuẩn. Nó được thiết kế theo yêu cầu cáp của toàn bộ máy. Trước tiên, cần xác nhận kích thước của đầu cắm, phương pháp lắp đặt sản phẩm, hình thức bên ngoài và thông số kỹ thuật của cáp. Trong trường hợp khó xác định cáp thì thiết kế lỗ đấu dây theo số liên lạc. Lỗ đấu dây có thể đáp ứng nhu cầu của các loại dây khổ lớn. Tỷ lệ giữa đường kính của lõi dây với đường kính trong của cốc hàn nói chung là 0,5-0,7; Khi nối dây, nguyên tắc thiết kế là đường kính của lõi cáp và lỗ nối của tiếp điểm phải phù hợp, tỷ lệ đường kính lõi dây với đường kính trong của lỗ hàn nói chung là 0,6-0,8.
2. Yêu cầu về hình thức của đầu mối liên hệ
Trong đầu nối chân cắm pogo thì miếng tiếp xúc là bộ phận không thể thiếu trong đầu kết nối, chức năng chính của nó là truyền tín hiệu. Trong quá trình thiết kế của đầu nối, tiếp điểm được hình thành bởi đầu giao phối và đầu đuôi. Kết thúc giao phối thường bao gồm các bộ phận đàn hồi và các bộ phận cứng để đảm bảo độ tin cậy của tiếp xúc giữa phích cắm đầu nối và ổ cắm; đầu đuôi của tiếp điểm chịu trách nhiệm kết nối cáp giữa các thiết bị, kết nối giữa các bảng in, hoặc Kết nối giữa cáp và bảng được sử dụng trong kết nối của cáp. Đầu cuối của đầu nối có thể được chia thành bốn loại: loại dây hàn, loại dây uốn, loại xuyên cách điện và loại quấn không hàn; ứng dụng Trên bảng mạch in, các dạng đầu cuối tiếp xúc có thể được chia thành bốn loại: hàn thẳng, hàn cong, gắn bề mặt và loại hàn ép không hàn.
