Làm thế nào để cài đặt các chân pogo?
Phân tích vấn đề mạ vàng bất thường của chân pogo trong đầu nối POGO PIN
Chân của đầu nối POGO PIN Chân pogo thường được làm bằng đồng thau, là một kim loại rất hoạt động. Khi tiếp xúc với không khí, nó phản ứng với oxy trong không khí và bề mặt bị oxy hóa.
Vì vậy, chân pogo PIN POGO phải được mạ bề mặt, phổ biến hơn là mạ vàng, mạ niken, mạ kẽm, mạ bạc,… Hôm nay chúng ta sẽ đề cập đến một số vấn đề mà chân pogo PIN POGO sẽ gặp phải trong quá trình mạ vàng. quá trình mạ.
Quá trình mạ vàng đóng một vai trò quan trọng trong lớp phủ chân POGOPIN pogo. Hiện tại, việc mạ vàng vẫn được thực hiện trong các lỗ của một số lượng lớn các thành phần lỗ kim bằng cách mạ thùng và mạ rung, ngoại trừ một số chốt pogo vật liệu được mạ vàng có chọn lọc. . Trong những năm gần đây, kích thước của đầu nối ngày càng được thu nhỏ, chất lượng mạ vàng ở phần lỗ của phần lỗ kim cũng trở nên nổi bật hơn. Yêu cầu về chất lượng của người sử dụng đối với lớp vàng cũng ngày càng cao, có người còn yêu cầu về chất lượng bề ngoài của lớp vàng ngày càng cao. Ngay cả ở những cấp độ rất quan trọng, những vấn đề chất lượng chung này luôn có thể cải thiện chất lượng mạ vàng của đầu nối để đảm bảo chất lượng mạ vàng của đầu nối. Lý do cho những vấn đề chất lượng này được thảo luận từng cái một.
1. Màu sắc của lớp mạ vàng của chốt pogo không bình thường. Màu sắc của lớp mạ vàng của chốt lò xo không đồng nhất với màu của lớp vàng thông thường hoặc lớp vàng của các bộ phận khác nhau của cùng một sản phẩm phụ trợ có màu khác. Đây là một trong những vấn đề phổ biến nhất đối với quá trình mạ điện.
2. Ảnh hưởng của tạp chất trong nguyên liệu thô mạ vàng của pin pogo
Khi tạp chất đưa vào dung dịch mạ vượt quá khả năng chịu đựng của dung dịch mạ vàng thì màu sắc và độ sáng của lớp vàng sẽ nhanh chóng bị ảnh hưởng. Nếu bị ảnh hưởng bởi các tạp chất hữu cơ, lớp vàng sẽ có biểu hiện xỉn màu. Phim rất tối và vị trí của sợi tóc không cố định. Nếu tạp chất kim loại cản trở, phạm vi hiệu dụng của mật độ dòng điện sẽ bị thu hẹp. Thử nghiệm tế bào Hall cho thấy mật độ dòng điện của mẫu thử không sáng ở đầu thấp hoặc tấm ở đầu cao và không được mạ ở đầu thấp. Phản ánh rằng lớp mạ điện bị đỏ hoặc thậm chí bị đen đi, sự thay đổi màu sắc ở lỗ trống rõ ràng hơn.
3. Mật độ dòng điện mạ vàng của chân cắm pogo quá cao.
Do tính sai tổng diện tích phần mạ, giá trị lớn hơn diện tích bề mặt thực nên lượng dòng điện mạ vàng quá lớn, hoặc khi mạ vàng thì biên độ mạ vàng quá nhỏ nên không kết tinh được. toàn bộ hoặc một phần của lớp mạ vàng trong rãnh, và xem bằng vàng một cách trực quan. Lớp này có màu đỏ.
Phương pháp cài đặt của pin pogo là:

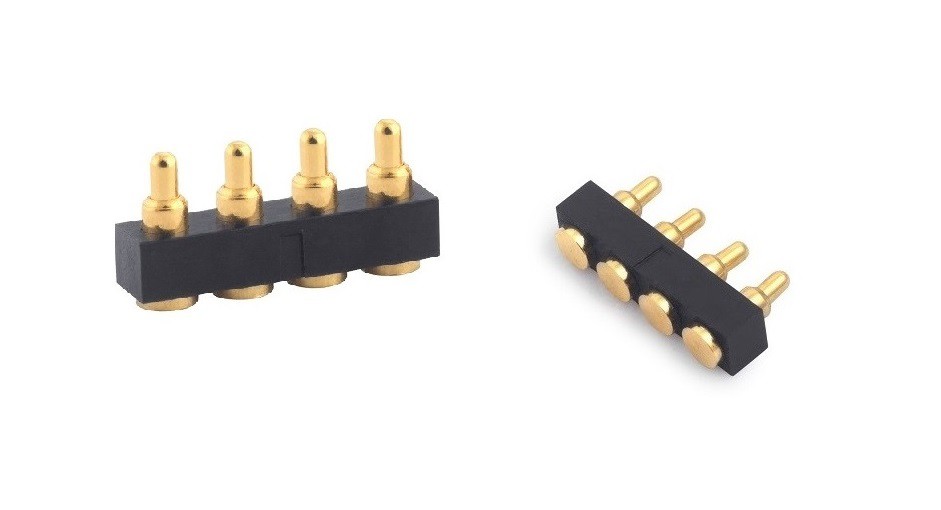

1. Giá đỡ bề mặt
Chốt pogo thường được lắp chắc chắn, đáy ống kim thiết kế dạng đáy phẳng nên chúng ta có thể dùng gói dọc hoặc ngang, giúp hàn PCB dễ dàng hơn. Ngoài ra, một số kim có ghim định vị ở cuối nên không có độ lệch và nó sẽ hoạt động tốt hơn.

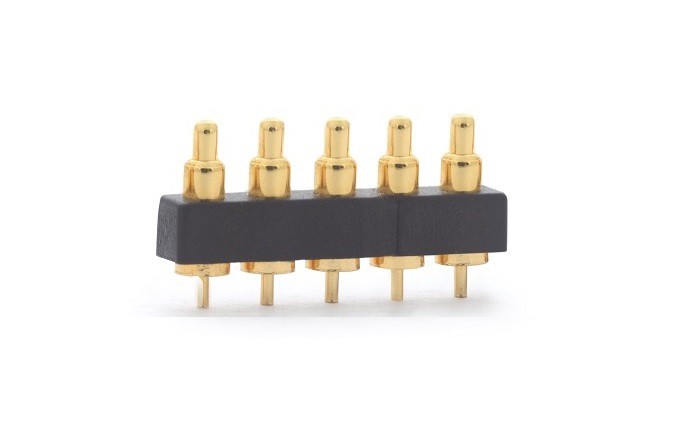

2. Phương pháp lắp đặt đuôi hàn thẳng
Gói plug-in thông thường để dễ hàn. Ngoài ra, chúng tôi thường sử dụng các gói plug-in đầu đuôi, điều này cũng mang lại cho các nhà sản xuất pin pogo nhiều lựa chọn hơn về việc sử dụng không gian.
3. Cài đặt nổi
Chủ yếu áp dụng thiết kế tác động kép hai đầu, phù hợp hơn để kết nối mà không cần áp lực hàn, cho phép các kỹ sư linh hoạt hơn về không gian khi thực hiện kết nối bo mạch hai chiều.
Có nhiều phương pháp cài đặt khác cho chân pogo PIN POGO. Chúng tôi cũng cần phải lựa chọn theo tình hình thực tế của chúng tôi.
