Làm thế nào để thiết kế ăng-ten tai nghe TWS?
Là một phần quan trọng của mô-đun Bluetooth, tai nghe TWS Ăng-ten Bluetooth cũng đóng một vai trò quan trọng trong tai nghe TWS. Thiết kế của ăng-ten Bluetooth và sự phù hợp của nó với tai nghe giúp cải thiện chất lượng truyền dẫn của giao tiếp Bluetooth, từ đó cải thiện trải nghiệm người dùng thực tế.
Trong số các tai nghe TWS hiện tại, ăng-ten Bluetooth được sử dụng rộng rãi chủ yếu được chia thành bốn loại, đó là ăng-ten PCB trên bo mạch, ăng-ten FPC, ăng-ten gốm và ăng-ten LDS. Lần này, I Love Audio Network sẽ chia sẻ vai trò, loại và lựa chọn thiết kế của tai nghe TWS Ăng-ten Bluetooth từ ba khía cạnh: tầm quan trọng của ăng-ten trong tai nghe TWS, sự ra đời của tai nghe TWS ăng-ten Bluetooth và cách chọn thiết kế tai nghe TWS.
1. Tầm quan trọng của ăng-ten tai nghe TWS
Từ radio kiểu cũ đến loa thông minh hiện tại, từ "anh em lớn" đến điện thoại thông minh, từ tai nghe Bluetooth truyền thống đến tai nghe không dây thực sự TWS. Trong sự phát triển của công nghệ điện tử tiêu dùng, ăng-ten là một phần sụn quan trọng. Với sự ra đời của khái niệm Internet vạn vật, vai trò của ăng-ten thậm chí còn quan trọng hơn đối với các ngôi nhà thông minh, phương tiện thông minh và các thiết bị đeo thông minh được kết nối với nhau và được điều khiển bởi một máy.
Tai nghe TWS là tai nghe True Wireless Stereo. Phương pháp sử dụng chính là kết nối với các thiết bị di động như điện thoại di động và máy tính thông qua tần số vô tuyến Bluetooth và sau đó truyền thông tin âm thanh đến tai nghe, sau đó giải mã và xuất chúng ở đầu tai nghe.
Trong quá trình này, ăng-ten Bluetooth được yêu cầu hoạt động như một "tháp" để giao tiếp giữa hai bên và thực hiện các nhiệm vụ gửi và nhận. Do đó, trong tai nghe TWS, chip Bluetooth và ăng-ten Bluetooth bổ sung cho nhau, để nhận ra việc phát lại nhạc được truyền không dây và tránh xiềng xích dây.

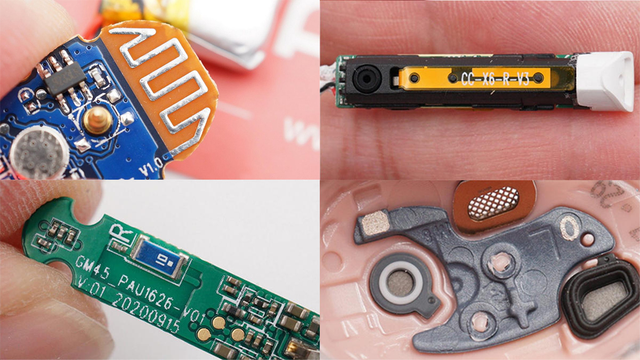

2. Giới thiệu tai nghe TWS Ăng-ten Bluetooth
Là một phần sụn quan trọng của tai nghe TWS, sự phát triển hiện tại của ăng-ten Bluetooth đã tương đối trưởng thành. Chủ yếu có bốn loại ăng-ten PCB trên bo mạch, FPC, gốm sứ và LDS. Xem xét sự xuất hiện của sản phẩm tai nghe TWS, yêu cầu về băng tần và chi phí để chọn loại ăng-ten phù hợp nhất.
Ăng-ten PCB trên tàu
Như tên cho thấy, ăng-ten PCB trên bo mạch là một loại ăng-ten được vẽ trực tiếp trên bo mạch PCB. Nó được sử dụng rộng rãi trong các bảng mạch mô-đun tần số đơn như mô-đun Bluetooth, mô-đun WIFI và mô-đun ZIGBEE. Trong tai nghe TWS, do giới hạn âm lượng, việc áp dụng ăng-ten Bluetooth trên bo mạch là tương đối hiếm.
Ăng-ten PCB trên bo mạch có thể được thiết kế và thực hiện bởi các nhà cung cấp bo mạch PCB, tương đương với phần mạch của bo mạch.
Ưu điểm: Ăng-ten PCB tích hợp không cần gỡ lỗi nhiều lần và có thể được vẽ trực tiếp trên PCB mà không mất phí.
Nhược điểm: Diện tích yêu cầu lớn, định hướng tương đối đơn, chỉ phù hợp với một dải tần số duy nhất, tính nhất quán của các lô ăng ten khác nhau tương đối kém và khả năng chống nhiễu kém.
Ăng-ten FPC
Ăng-ten FPC phát triển từ ăng-ten TÍCH HỢP PCB. Do giới hạn âm lượng của tai nghe TWS, không gian trên bo mạch chủ bên trong không thể chứa ăng-ten. Ăng-ten FPC tương đương với việc lấy mạch ăng-ten ra khỏi PCB và sử dụng các kim loại bên ngoài khác để làm cho ăng-ten trở thành một thành phần riêng biệt. Vì vậy, nó có thể được đặt tốt hơn trong không gian bên trong của tai nghe TWS.
Ăng-ten FPC có thể được thực hiện bởi nhà máy bo mạch PCB của bảng mềm và vật liệu linh hoạt.
Ưu điểm: Áp dụng cho hầu hết các sản phẩm điện tử nhỏ, các dải tần có thể được chế tạo cũng phong phú, hiệu suất tốt hơn và chi phí thấp hơn.
Nhược điểm: Mỗi sản phẩm cần được gỡ lỗi riêng lẻ và vá thủ công.
Ăng ten LDS
Ăng-ten LDS là một bản nâng cấp hơn nữa của ăng-ten FPC. Mặc dù ăng-ten FPC đã có thể sử dụng không gian bên trong của tai nghe ở một mức độ lớn, nhưng nó vẫn cần một mặt phẳng phẳng để gắn nó.
Ăng-ten LDS sử dụng công nghệ đúc trực tiếp bằng laser, sử dụng công nghệ laser để trực tiếp tạo thành các mẫu ăng-ten kim loại trên giá đỡ, tấm bìa, v.v., có thể được laser hóa thành các bề mặt không đều bên trong tai nghe, tận dụng thêm không gian bên trong của tai nghe.
Các nhà sản xuất ăng ten LDS để xử lý laser, công nghệ laser và công nghệ mạ điện có thể hỗ trợ nó.
Ưu điểm: Tất cả các hướng có thể được hỗ trợ và có khả năng chấp nhận mạnh mẽ.
Nhược điểm: Chi phí đắt hơn, và có những yêu cầu đặc biệt đối với vật liệu của bề mặt bên ngoài của sản phẩm.
Gốm ăng ten
Ăng-ten gốm là một sản phẩm ăng-ten khác được sử dụng rộng rãi trong các thiết bị mô-đun Bluetooth. Nó được đặt theo tên của việc sử dụng vỏ gốm. Nó chủ yếu được chia thành hai loại: ăng-ten gốm khối và ăng-ten gốm nhiều lớp.
Ăng-ten gốm số lượng lớn là để in phần kim loại của ăng-ten trên bề mặt nhanh gốm, và ăng-ten gốm nhiều lớp có thể được in trên mỗi lớp điện môi gốm theo yêu cầu thiết kế, do đó làm giảm kích thước của ăng-ten.
Ưu điểm: Kích thước nhỏ, ứng dụng dễ dàng, chi phí thấp, hiệu suất tốt và chỉ chiếm một không gian nhỏ.
Nhược điểm: Các yêu cầu đối với khu vực giải phóng mặt bằng tương đối cao, hướng tương đối đơn lẻ và có những yêu cầu đối với vị trí đặt.

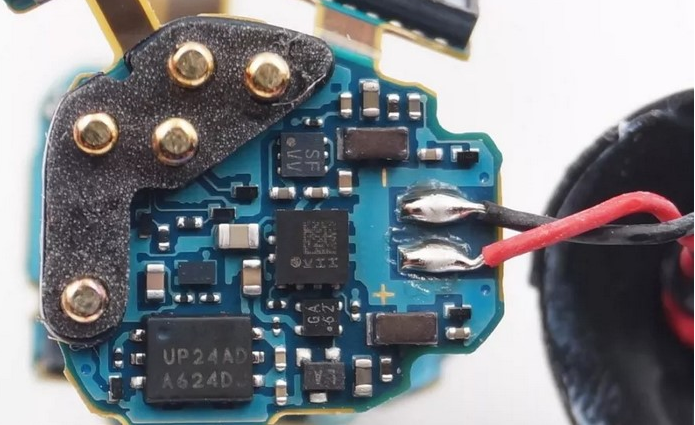

Ăng-ten chân Pogo
Cách chọn ăng-ten phù hợp
Về mặt lý thuyết, về chi phí, ăng-ten PCB và FPC có giá thấp hơn, ăng-ten gốm ở mức vừa phải, và ăng-ten LDS đắt hơn; và về mặt sử dụng không gian, ăng-ten LDS là linh hoạt nhất và có thể tận dụng tối đa không gian bên trong của tai nghe.
Về hiệu suất, khả năng gửi và nhận của ăng-ten bên ngoài thường tốt hơn so với ăng-ten tích hợp. Tai nghe TWS được thiết kế với ăng-ten tích hợp do hạn chế về âm lượng và yêu cầu về tính di động. Hiệu suất tương đối giống nhau, và cần phải xem xét toàn diện nhiều yếu tố để chọn một ăng-ten phù hợp.
Thiết kế ăng-ten Bluetooth của tai nghe TWS ảnh hưởng đến chất lượng truyền tải của giao tiếp Bluetooth, do đó ảnh hưởng đến trải nghiệm người dùng thực tế. Việc lựa chọn ăng-ten Bluetooth bị ảnh hưởng bởi nhiều yếu tố như hiệu suất, băng tần, chi phí và không gian sử dụng. Chỉ bằng cách xem xét các điều kiện sản phẩm cụ thể và các kịch bản sử dụng, và chọn một ăng-ten phù hợp, hiệu suất tối đa của sản phẩm mới có thể được phát huy.
Tóm tắt
Trải nghiệm người dùng thực tế của tai nghe TWS đòi hỏi sự chồng chất của nhiều yếu tố để mang lại hiệu quả hoàn hảo. Là thành phần chính của tai nghe TWS ăng-ten Bluetooth, nó hoạt động như một cầu nối để giao tiếp giữa tai nghe TWS và các thiết bị di động và đảm bảo cho sự ổn định của kết nối Bluetooth của tai nghe TWS và chất lượng truyền chất lượng âm thanh.
Hiện tại, các sản phẩm ăng-ten Bluetooth chính được sử dụng trong tai nghe TWS trên thị trường chủ yếu bao gồm ăng-ten PCB trên bo mạch, ăng-ten FPC, ăng-ten gốm và ăng-ten LDS. Mỗi sản phẩm trong số bốn sản phẩm đều có ưu nhược điểm và cần được xem xét về hiệu suất, băng tần, chi phí, không gian sử dụng, v.v., để chọn sản phẩm ăng-ten phù hợp nhất và cải thiện hiệu suất và khả năng cạnh tranh của sản phẩm.
Sự phổ biến của tai nghe TWS đã nhanh chóng thúc đẩy việc nâng cấp các chuỗi ngành liên quan. Những tiến bộ trong mô-đun Bluetooth, công nghệ Bluetooth, ăng-ten và các công nghệ liên quan đảm bảo sự ổn định của kết nối, chất lượng âm thanh và các khía cạnh khác của hiệu suất. Tai nghe TWS hiện tại hiếm khi bị ngắt kết nối trong giai đoạn đầu phát triển và chất lượng âm thanh đã bị hỏng và các sự cố phát lại không liên tục đã bắt đầu xảy ra ở khoảng cách ba hoặc năm mét, điều này đã cải thiện hiệu quả trải nghiệm người dùng thực tế của người dùng.
