Cách chọn đúng pin pogo thử nghiệm
Bất kỳ ai đã từng thực hiện phép đo và thử nghiệm đều biết rằng dữ liệu chính xác phụ thuộc vào thiết kế và khả năng đo lường của thiết bị thử nghiệm. Nhưng ít người biết rằng chất lượng thiết kế, quy trình sản xuất, khả năng tương thích và thông số kỹ thuật hoạt động của dây chuyền thử nghiệm và đầu nối cũng quan trọng như dụng cụ thử nghiệm. Tiếp theo, chúng tôi sẽ tập trung vào năm tiêu chí cụ thể để lựa chọn chính xác dây kiểm tra và chốt pogo lò xo.
Đầu tiên, sự an toàn:
Tương tự như các yêu cầu về nguồn điện, dây dẫn thử nghiệm thiết bị và chân cắm pogo phải đáp ứng các yêu cầu an toàn nghiêm ngặt do tiếp xúc trực tiếp với điện áp lớn, đặc biệt là phù hợp với các yêu cầu về điện áp và chủng loại IEC1010 quốc tế, cụ thể là CATI, CAT II, CAT III hoặc CATIV . Các yêu cầu khác của IEC1010 cũng liên quan đến thử nghiệm thoáng qua, điện áp chịu điện môi hoặc thử nghiệm để xác minh rằng sản phẩm có đủ cách điện và đáp ứng các yêu cầu về dòng điện, khe hở điện, ống lò xo kim loại tiếp xúc và khả năng chống va đập. Kim kiểm tra chất lượng tốt, cùng với thiết bị bảo vệ cá nhân quan trọng như găng tay và kính bảo vệ mắt, là một phần của các biện pháp bảo vệ cá nhân được xác định trong tiêu chuẩn NFPA70E.
Thứ hai, tính mạnh mẽ và độ bền:
Đầu nối và đầu nối thử nghiệm chất lượng cao sẽ không bị suy giảm hiệu suất do ma sát hàng ngày như kéo, ép và đâm thủng. Cả hai đầu của dây thử nghiệm phải có vỏ bọc chống ứng suất được thiết kế tốt. Ống lò xo thử nghiệm phải là kim loại cứng có thể chịu được các kết nối lặp đi lặp lại và có thể truyền dữ liệu chính xác mọi lúc.
So với các vật liệu rẻ tiền, dây đồng berili đóng hộp nhiều sợi được sản xuất đặc biệt có thể cung cấp độ mềm dẻo, độ bền lâu dài, độ dẫn điện tuyệt vời và độ chính xác. Các yếu tố khác bao gồm chất lượng hàn bên trong của chốt pogo và đầu nối và phạm vi nhiệt độ của vật liệu.
Thứ ba, hiệu suất thiết kế và các chỉ số:
Điều rất quan trọng là thiết kế của lò xo thử nghiệm và kẹp thử nghiệm có thoải mái hay không. Bề mặt tay cầm thoải mái, dễ lấy giúp giữ kim chắc chắn trong tay, kẹp lò xo chắc chắn đảm bảo kết nối chắc chắn. Kết nối phải đơn giản và các bộ phận khớp phải có thể trượt với nhau một cách dễ dàng mà không bị căng thẳng. Các điểm tiếp xúc trên các đầu nối chất lượng cao phải là đầu nối đồng thau được gia công mạ niken hoặc mạ vàng, không chỉ là đồng thau đúc. Việc sử dụng các tiếp điểm mạ vàng mang lại độ chính xác và khả năng chống oxy hóa, do đó mang lại kết nối bền bỉ, an toàn và đáng tin cậy.
Chỉ số thiết kế của dây thử và ống lò xo phải phù hợp với dụng cụ thử nghiệm phù hợp. Nếu chỉ số này nhỏ hơn dụng cụ kiểm tra, giá trị thực của dụng cụ sẽ bị giảm đi rất nhiều. Ví dụ, băng thông của máy hiện sóng là 100M, và băng thông của kim máy hiện sóng phù hợp chỉ là 50M, thì máy hiện sóng sẽ trở thành 50M.
Thứ tư, các ứng dụng hiệu suất cao:

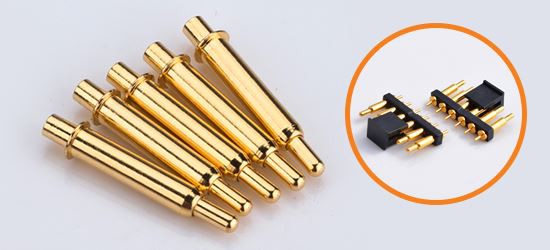

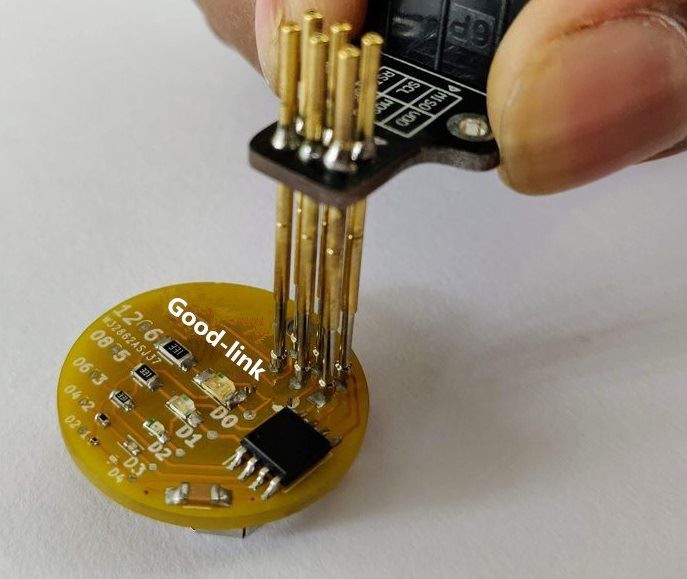

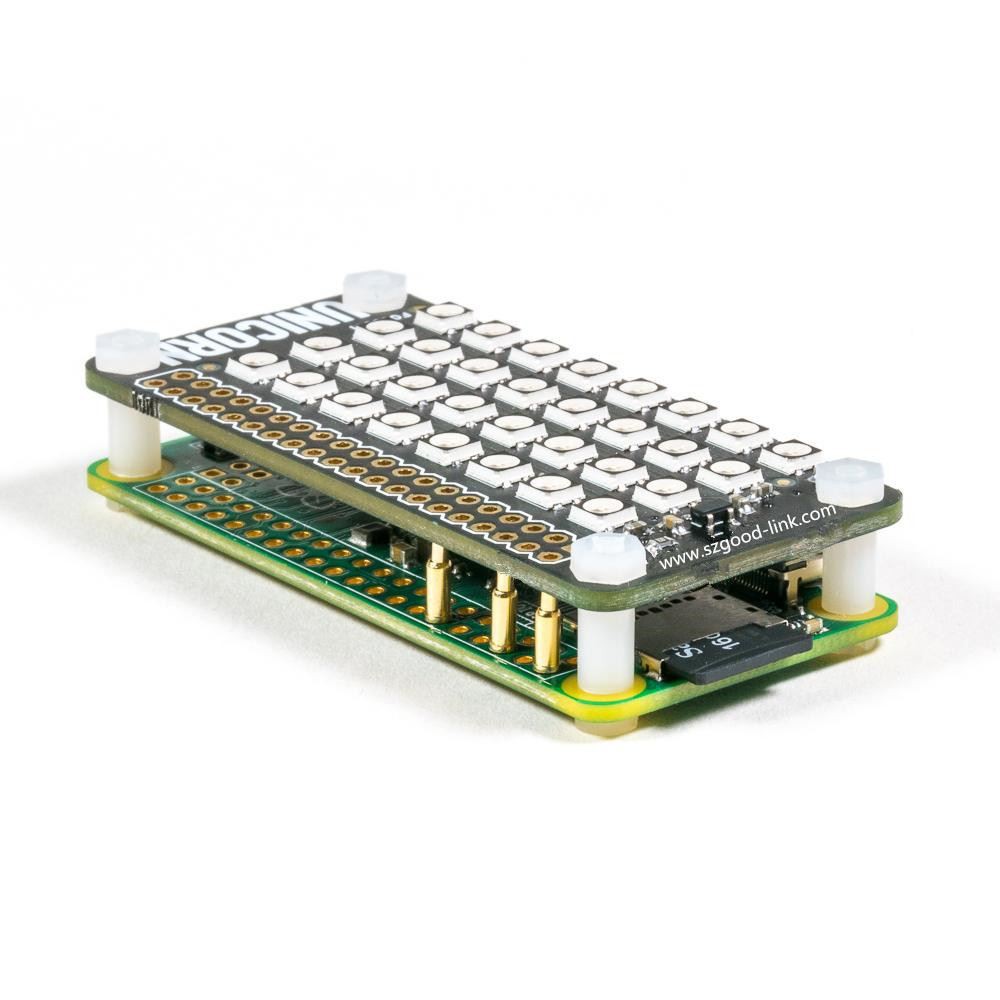

Từ một chốt pogo có lò xo và một kim nhỏ và nhẹ để kiểm tra mạch điện tử đến một chốt pogo bằng thép không gỉ sắc bén và một kim khỏe phù hợp với mục đích sử dụng trong công nghiệp, thiết kế của kim giờ đây đã tính đến nhu cầu của các ứng dụng khác nhau. Ví dụ, kim một điểm là dạng kim phổ biến nhất. Hầu hết các máy đo đều cung cấp một đường kiểm tra đơn điểm, khá hữu ích cho một loạt các ứng dụng kiểm tra. Một ống đo lò xo sắc bén là một công cụ tốt hơn để đo các điểm tiếp xúc rất nhỏ trên bảng mạch mật độ cao. Mặc dù chúng dễ bị hư hỏng, nhưng các chốt pogo thường có thể được mài lại vì không có lớp mạ trên chúng.
Kim với một ống lò xo có thể thu vào được nối với một sợi dây thép không gỉ có đường kính rất mỏng. Ngoại trừ phần cuối của kim, toàn bộ dây được bao phủ bởi một lớp cách điện để tránh việc vô tình tiếp xúc gây đoản mạch và làm hỏng chip. Kìm móc lò xo chi nhánh phù hợp để giữ kết nối tại chỗ, thuận tiện cho thao tác cầm tay. Sử dụng các kẹp thử nghiệm có kích thước khác nhau để dễ dàng kiểm tra chip IC. Kẹp kiểm tra IC là công cụ lý tưởng để kiểm tra nhiều chân trên chip IC. Chúng rất thích hợp để tìm một trong nhiều dây chip. Kim SMD có thể được sử dụng để kiểm tra điểm cố định trên bảng gắn bề mặt (SMD). Loại thử nghiệm này yêu cầu sử dụng một ống lò xo rất mỏng và sắc bén để tiếp xúc với các điểm tiếp xúc trên bảng mạch rất nhỏ, chẳng hạn như kẹp thử nghiệm mini MINI GRIP-XB / 100. Kẹp micro SMD được thiết kế để kẹp các chân cao độ trên chip SMD. Cáp bộ chuyển đổi BNC (dây bản vá ngắn với dây nhỏ) giúp dễ dàng lắp đặt đầu nối RF từ bảng mạch để kiểm tra tín hiệu ...
Thứ năm, đầu nối kết nối đường thử nghiệm:
Theo tiêu chuẩn, độ an toàn và nhu cầu thực tế, đầu nối đường dây thử nghiệm có nhiều ứng dụng khác nhau và phích cắm và ổ cắm tiêu chuẩn. Ví dụ, máy hiện sóng có đầu nối BNC, đồng hồ vạn năng có đầu nối chuối 4mm và máy phân tích phổ có đầu nối loại N, v.v ... Các ứng dụng khác nhau có đầu nối khác nhau. Để phù hợp với nhau, nhiều bộ điều hợp (khớp nối) khác nhau đã xuất hiện trên thị trường. Adapter), bộ điều hợp (adapter), cáp chuyển đổi, cáp kết nối, cáp nhánh, v.v.
Tóm lại, đó là năm tiêu chí cụ thể để lựa chọn chính xác đường kiểm tra và chân cắm pogo mà chúng tôi đã mô tả ngày hôm nay. Theo năm điểm này thì mọi người cũng đã hiểu sâu hơn về các loại ghim pogo.
