Cáp đầu nối sạc dòng điện cao 15A-30A
Yêu cầu kỹ thuật kết cấu:
1. Đầu nối bao gồm ổ cắm nam, nữ và nam. Loại đầu nối là 2P và khoảng cách chân tham chiếu là 4,2mm;

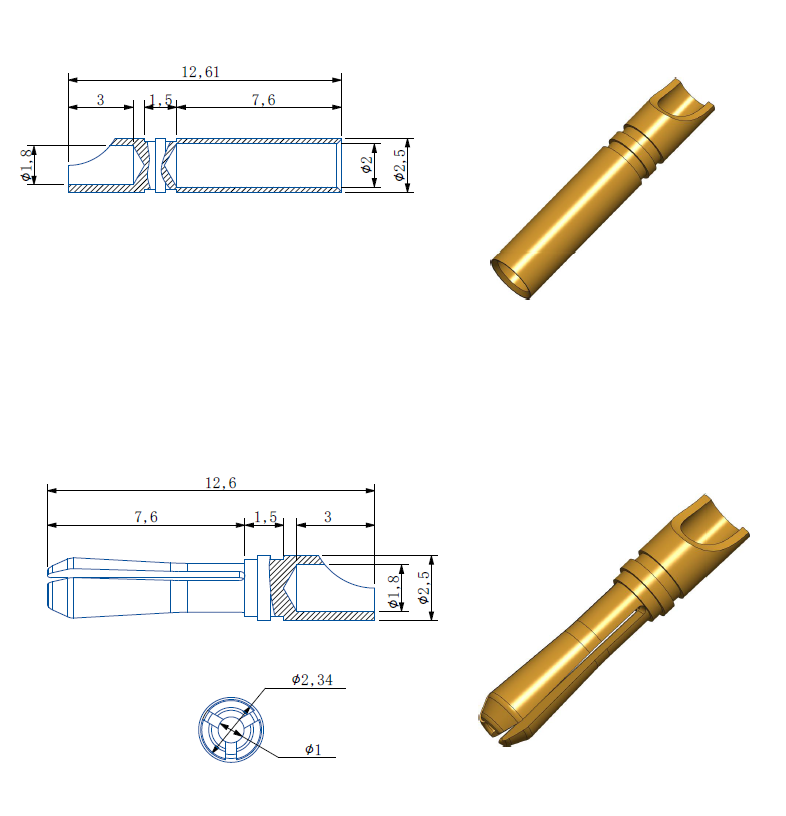

2. Cấu tạo bên ngoài của đầu đực bao gồm 4 lỗ bắt vít. Các yêu cầu về kích thước được thể hiện trong hình bên dưới. Đầu nam hỗ trợ hàn dây silicon 18 # AWG:
3. Phần cuối của đầu cái được thiết kế để được bọc bằng cao su và chiều dài của phần sau của đầu được bọc cao su không vượt quá 5 mm.
Dây dẫn nữ hỗ trợ hàn dây silicon 18#AWG;
1. Đầu nữ 2. Đầu nam 3. Ghế đầu nam 4. Cấu trúc chèn chống đảo ngược tương ứng với đầu nam và nữ, và được đánh dấu trên vỏ nhựa cộng
5. Kích thước của vỏ nhựa ghế nam như trong hình, loại chốt cũng hỗ trợ hàn dây silicon 18#AWG;
6. Phạm vi yêu cầu của lực chèn: lực chiết 1 ~ 2kg, lực chèn 2 ~ 4kg;
Tổng chiều dài Nhỏ hơn hoặc bằng 20mm Yêu cầu kỹ thuật điện:
1. Dòng điện liên tục 12~15A, dòng điện tức thời 25~30A;
2. Sử dụng điện áp nhỏ hơn hoặc bằng 250V, chịu điện áp lớn hơn hoặc bằng 1500V;
3. Điện trở tiếp xúc Nhỏ hơn hoặc bằng 0.8mΩ, điện trở cách điện Lớn hơn hoặc bằng 500MΩ;
4. Bề mặt của các bộ phận bằng đồng được mạ vàng 2U, tuổi thọ hơn 1000 lần;
5. Hỗ trợ máy đo dây lên tới 18 # AWG;
6. Phạm vi chịu nhiệt độ -25~120 độ;
7. Cấp độ chống cháy UL94-VO, tuân thủ RoHS;
Nam φ1,4 Đồng 6,2 Nữ Dây silicone Ghế nam 8,4
