Khái niệm thiết kế cơ bản,Thiết kế pít tông, vàChiều cao làm việc của Pogo Pin
Khái niệm thiết kế cơ bản của Pogo Pin（đầu nối lò xo）:
Các đặc tính điện sẽ chủ động tìm đường dẫn ít điện trở nhất để dẫn dòng điện, điều kiện tốt nhất
Dòng điện sẽ được dẫn từ trục kim đến thành của ống ngoài rồi đến PCB. Lúc này giá trị điện trở là nhỏ nhất.

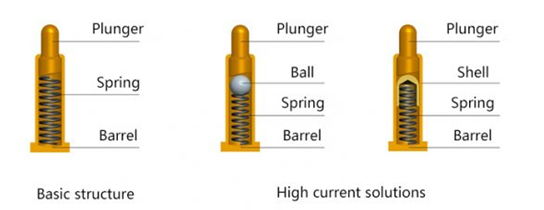

Thiết kế pít tông cơ bản của Pogo Pin（Đầu nối tải lò xo）:
thiên vị đuôi
Thiết kế Bias Tail là phổ biến nhất và rẻ nhất để sản xuất với sự cân bằng tốt giữa hiệu suất, giá cả và kích thước. Thiết kế này có thể đảm bảo trở kháng đáy ổn định.
Ưu điểm: Sức đề kháng thấp và ổn định
quay lại khoan
Máy khoan phía sau thường được sử dụng trong môi trường có các đầu nối nhỏ, chẳng hạn như tai nghe không dây, điện thoại thông minh hoặc thiết bị IoT nhỏ. kích thước nhỏ có thể đáp ứng các yêu cầu về độ đàn hồi của khách hàng vì chiều dài lò xo của thiết kế này có thể vượt quá chiều dài của ống kim. Trong một số trường hợp không gian bị hạn chế.
Thiết kế hình nón
Kiểu thiết kế này là sự lựa chọn tốt nhất cho đầu nối có yêu cầu về độ đồng tâm cao vì lò xo có thể được đặt trực tiếp tốt nhất trên chốt đuôi côn của trục chốt. đuôi côn ở dưới cùng của trục chốt được đặt vào bên trong lò xo, để giảm độ rung của trục chốt. Ưu điểm: Tiện dễ dàng, Độ lệch ít, Chi phí thấp.
thiết kế bóng
Thiết kế bóng là lựa chọn tốt nhất cho các môi trường đầy thách thức như máy hạng nặng, sạc và các ứng dụng y tế, tiếp xúc ổn định hơn và dòng điện cao là điều quan trọng.
Ưu điểm: Điện trở ổn định, Có thể đi qua dòng Cao
Chiều cao làm việc cơ bản của Pogo Pin（đầu nối lò xo）:
Nói chung, lượng nén trong quá trình hoạt động là 2/3 tổng hành trình, nếu lượng nén vừa đủ thì lực dương quá thấp nên trở kháng không ổn định.
Sử dụng chốt pogo ở độ cao làm việc sẽ tăng đáng kể độ bền và hiệu suất của đầu nối.
Tấm tiếp xúc pin hoặc ngón tay vàng kết nối chốt pogo không được có bụi bẩn, oxy hóa, v.v.
Vui lòng hạn chế sử dụng trong phạm vi thông số kỹ thuật được nêu trong bản vẽ.
