7 Tính năng Sử dụng Pogo Pin
Đầu nối chịu tải bằng chân pogo (hay còn gọi là Đầu nối chân Pogo) đang dần trở nên phổ biến và được sử dụng trong các sản phẩm của các nhà sản xuất lớn nổi tiếng. Ví dụ như Apple và Microsoft.
Về nguồn gốc của Pogo Pin
Như 7 lý do được đề cập trong tiêu đề, phần sau đây sẽ giải thích ngắn gọn về nguồn gốc của pogo pin. Đầu nối thường được sử dụng trong hơn 50 năm. Lúc đầu, các kỹ sư có thâm niên hơn không đề xuất ghim pogo. Họ cho rằng việc sử dụng chân pogo không ổn định, dòng điện thấp, nhạy cảm với bất kỳ rung động nào và không phù hợp với các thiết bị truyền dữ liệu khác.
Kể từ khi ngành công nghiệp kiểm tra chất bán dẫn bùng nổ trong những năm gần đây, hiệu suất của các chân kiểm tra tải bằng lò xo đã được cải thiện đáng kể. Để đáp ứng với sự phát triển của công nghệ, kích thước sản phẩm được yêu cầu phải được giảm thiểu. Để đáp ứng các thông số kỹ thuật của đầu nối, các chân kiểm tra quy trình bán dẫn được áp dụng cho các đầu nối chân pogo. Chốt pogo được tạo bởi đầu dò ở giữa gần như nhỏ hơn 2 mm và hiếm hơn 0.1mm.
Tự hỏi tại sao ngày nay các đầu nối pin pogo lại phổ biến như vậy?
Tại sao nó được áp dụng cho nhiều ứng dụng? Để tôi nói cho bạn biết!
1. Chi phí thấp hơn tương đối
Hầu hết các đầu nối đều sử dụng quy trình dập, trong đó tấm kim loại được tạo thành hình dạng thích hợp bằng cách sử dụng các mô-đun. Nhấp vào video này để tìm hiểu về quy trình!
Ngược lại, các chốt pogo sử dụng quy trình tiện để xoay nhanh cổ kim loại mà không cần cạo thêm các đầu. Sự khác biệt giữa hai quy trình là chi phí sản xuất các mô-đun. Các mô-đun có thể có giá lên tới $5,000, và tất nhiên, những mô-đun này được bao gồm trong chi phí và là một trong những yếu tố ảnh hưởng đến giá của sản phẩm. Chi phí được tính như sau:
Giá đầu nối cộng với chi phí/số lượng mô-đun=giá cuối cùng cho mỗi đơn vị đầu nối
0.4USD cộng với 3500USD/10.000=0.75USD
Đặc biệt đối với một số lượng nhỏ đầu nối cần được tùy chỉnh, đầu nối lò xo là giải pháp thay thế hiệu quả nhất. Trong ví dụ minh họa, mức chênh lệch có thể tăng tới 80 phần trăm .
2. Cải thiện trải nghiệm người dùng
Các đầu nối dạng lò xo rất tiện lợi và trong các sản phẩm của Apple, chúng tôi khá chắc chắn rằng đúng như vậy. Lần đầu tiên sử dụng bộ sạc từ tính của máy tính bảng Apple, tôi khá bối rối. Miễn là nó ở gần máy tính xách tay, bộ sạc sẽ được gắn trực tiếp vào máy tính, rất tiện lợi khi sử dụng và là một thiết kế thông minh.
Một khi những sản phẩm này được cải tiến một chút, chúng có thể tạo ra kết quả ấn tượng cho người tiêu dùng và thu hút thêm nhiều khách hàng trung thành với thương hiệu. Đặc biệt, các ghim Pogo nâng cao trải nghiệm của khách hàng bằng cách sử dụng tự động và nhất quán.
3. Thích hợp hơn để sử dụng ở kích thước nhỏ

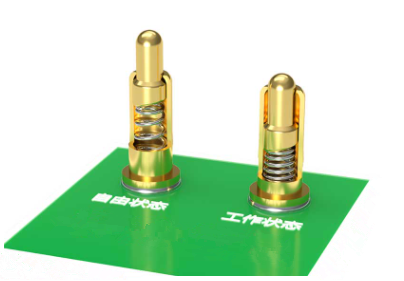

Hầu hết các đầu nối đều ổn định nhưng tương đối cồng kềnh, ngược lại, chúng nhỏ nhưng dễ bị hỏng. Tuy nhiên, đầu nối dạng lò xo kết hợp được 2 ưu điểm trên, đồng thời kích thước cực nhỏ nhưng chịu được 1,000,000 lần sử dụng. Khi lò xo cuộn bị nén đều, lò xo tăng áp suất ở chỗ uốn cong. Do thiết kế lò xo bên trong đặc biệt, nó có thể duy trì một lợi thế nhỏ về kích thước và độ ổn định.
4. Tùy chọn có tuổi thọ dài nhất
Các đầu nối mang chân pogo cực kỳ bền. Không giống như các đầu nối khác, khi các chân pogo được ép theo chiều dọc, tất cả các thành phần có thể giảm một lượng hao mòn nhất định cho từng thành phần trong quá trình ép. Vấn đề là khi đầu nối được cắm vào, sẽ có vết xước ở cả hai bên, làm hỏng lớp phủ bề mặt, giảm khả năng mang dòng điện và sẽ ảnh hưởng nghiêm trọng đến lực lớn hơn cần thiết để sử dụng đầu nối của trình cắm. Tuy nhiên, khi các bộ phận của chốt pogo cọ xát, không tác động chéo lên trục kim và ống kim, người kỹ sư sẽ giới hạn và chỉ định lực ma sát sinh ra bên trong.
5. Lòng khoan dung độ lượng cao
Đầu nối chân pogo cung cấp không gian di chuyển cao hơn cấu trúc bên trong của đầu nối chung và mang lại cho các kỹ sư và người dùng sự tự do cao khi sử dụng đầu nối và lỗi sản xuất sẽ không gây ra quá nhiều vấn đề. Ví dụ, trong trường hợp đối tác điện thoại thông minh G6 của LG, đã xảy ra sự cố với cảm biến vân tay ở mặt sau của điện thoại. Khi người dùng chạm vào cảm biến vân tay, đầu nối lò xo phẳng nhỏ bên trong điện thoại di động sẽ phản hồi lại hệ thống điện thoại di động. Ở những khu vực ấm áp, vỏ nhựa phía sau sẽ mở rộng để tách phần tiếp giáp khỏi đầu nối. Sử dụng các chốt pogo để tránh kết nối Thiết bị bị đột quỵ quá mức trong quá trình sử dụng, dẫn đến hư hỏng.
6. Dễ lắp ráp

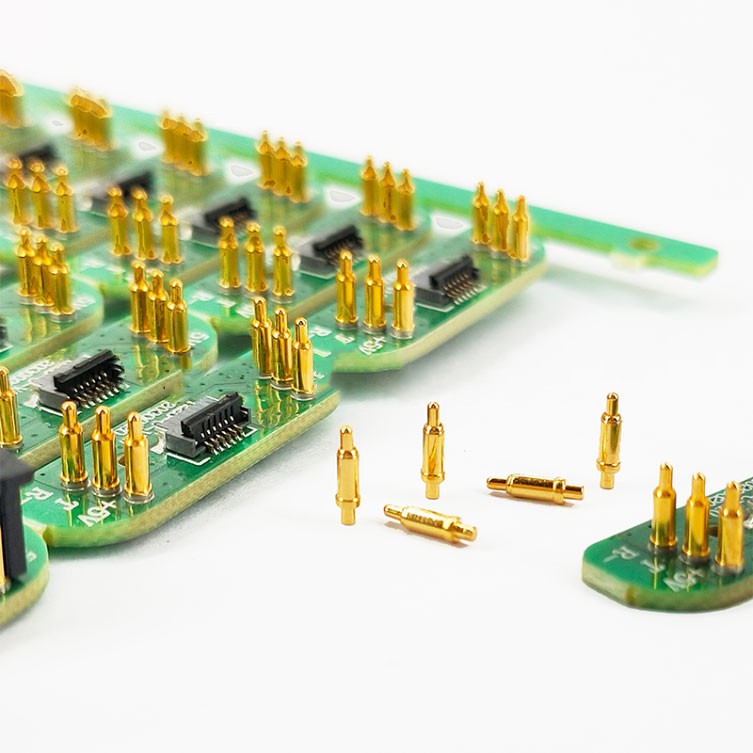

Cách các kỹ sư lắp ráp là yếu tố chính được xem xét trong thiết kế. Cần thêm quy trình và chi phí đắt đỏ để sản xuất các đầu nối thông thường trong khi sử dụng chân pogo cho các kết nối bo mạch với bo mạch không yêu cầu hoàn thiện đặc biệt.
Trong quá trình lắp ráp có tính linh hoạt cao, các bộ phận có thể được lắp ráp nhanh chóng, đó là lý do tại sao chốt pogo là lựa chọn tốt nhất. Chúng tôi cũng cung cấp các chốt pogo có chức năng bắt vít, cho phép các kỹ sư kết hợp các chức năng lắp đặt và kết nối.
7. Cung cấp dòng điện ổn định
Cuối cùng, chốt pogo cung cấp dòng điện ổn định ngoài sức tưởng tượng và có thể được lắp ráp độc lập với thiết kế và lực lò xo đặc biệt. Khi lực đàn hồi tăng lên, trục kim đùn ra bên trong ống kim sẽ ổn định hơn và dẫn điện tốt hơn.
Thiết kế của chân pogo dòng điện cao có thể làm cho dòng điện ổn định hơn. Nếu xảy ra sự gián đoạn nhất thời, dòng điện chạy qua lò xo sẽ đốt cháy lò xo và cuối cùng làm hỏng kim. Do đó, bằng cách tăng số điểm tiếp xúc giữa trục kim và ống kim, khả năng gián đoạn tức thời sẽ giảm.
